混凝土樓板

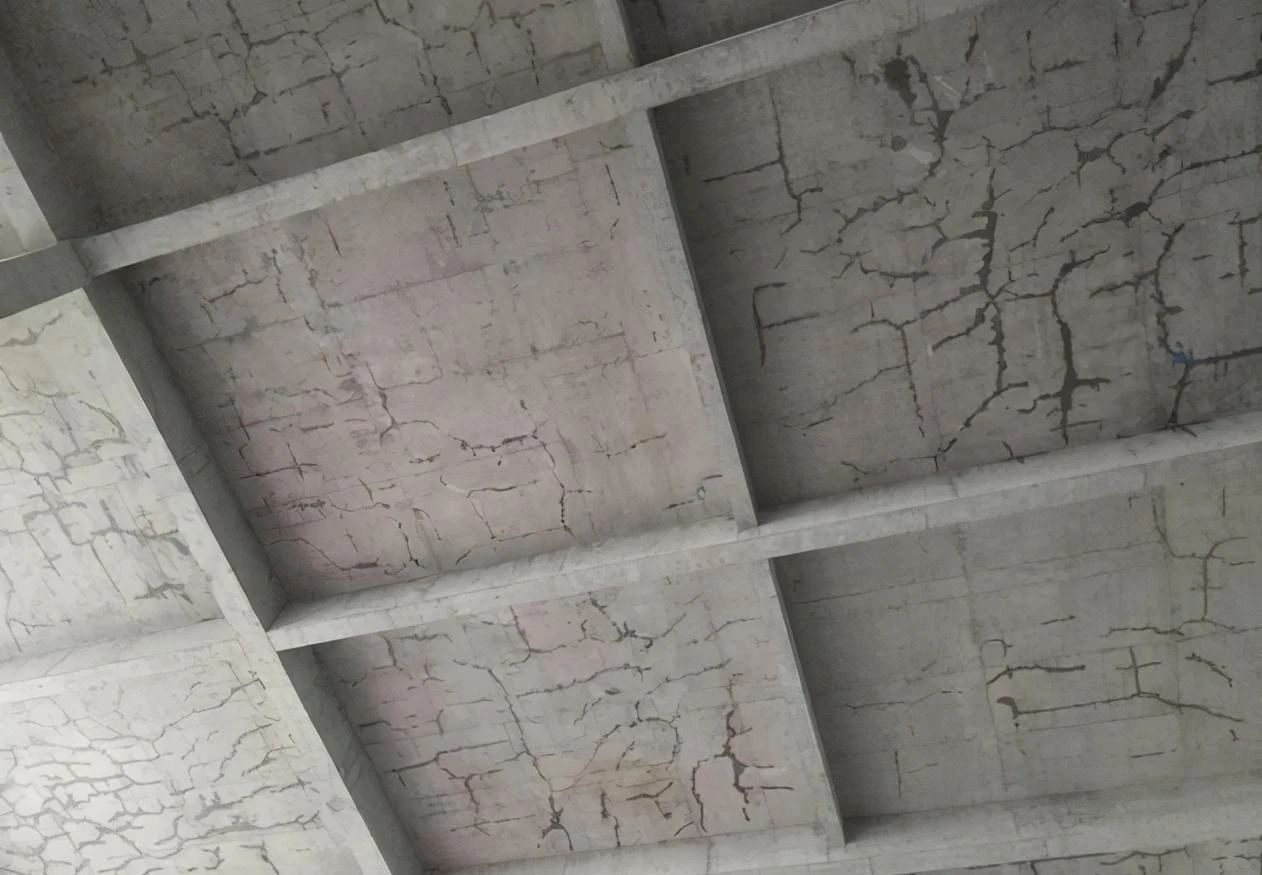

產生裂縫的原因分析

（1）設計因素：

在樓板設計中，多個因素可能導致裂縫的產生，具體如下：

1、結構安全儲備與配筋設計

在進行結構設計時，若安全儲備量設計得偏小，即結構的冗余度不足，那么在遭遇意外荷載或正常使用中的微小變動時，結構可能表現出較大的變形。此外，配筋不足或截面尺寸選擇過小，會直接影響到梁板成型后的結構剛度。剛度不足會導致整體結構的撓度增大，特別是在樓板的四角，由于應力集中，更容易引發裂縫。

2、板厚設計與撓度驗算

樓板的設計板厚是確保其結構性能的關鍵參數。若設計板厚不足，且在設計過程中未進行充分的撓度驗算，那么在實際使用中，樓板的整體剛度可能難以達到預期。這種情況下，樓板在承受荷載時會產生過大的撓度，進而在四角等應力集中區域產生裂縫。

3、伸縮縫的設置

對于較長的房屋結構，合理設置伸縮縫是至關重要的。伸縮縫能夠允許結構在溫度變化和混凝土收縮時有一定的變形空間，從而避免在結構的薄弱環節產生收縮裂縫。根據美國混凝土學會的資料，混凝土會因干縮和溫度變化而產生明顯的變形。具體來說，每30.48米的混凝土干縮變形量約為19毫米，同時，37℃的溫度變化也會導致相同長度的混凝土產生約19毫米的伸縮。國內研究也顯示，40米長的樓板因混凝土硬化凝固可產生8至20毫米的縱向收縮。因此，若設計中忽略了伸縮縫的設置，將大大增加樓板裂縫的風險。

4、基礎設計與沉降問題

基礎設計是確保建筑物穩定性和安全性的關鍵。若基礎設計處理不當，可能導致地基的不均勻沉降。這種不均勻沉降會使上部結構承受額外的應力，進而引發樓板裂縫。

5、雙向受力與配筋問題

在樓板設計中，如果樓板是雙向受力的，那么必須按照雙向板的原則進行配筋設計。若錯誤地按單向板進行配筋，將無法滿足樓板在雙向受力狀態下的結構需求，從而可能導致裂縫的產生。

（2）材料因素：

商品混凝土作為現代建筑中的主要材料，其質量直接關系到建筑物的結構安全和耐久性。以下是一些與商品混凝土相關的，可能導致樓板裂縫的因素：

1、水灰比與水泥用量

水灰比是影響混凝土性能的關鍵因素之一。當水灰比偏大時，意味著在混凝土中使用了過多的水。這不僅會降低混凝土的強度和耐久性，還可能導致混凝土在硬化過程中產生更多的收縮，從而增加裂縫產生的風險。同時，水泥用量過多也會帶來類似的問題。過多的水泥會導致混凝土內部產生更多的水化熱，加速混凝土的水分蒸發，進而引發收縮裂縫。

2、高效緩凝劑的使用

高效緩凝劑在混凝土中起著調節凝結時間的作用，但如果使用過量，可能會導致混凝土在未達到足夠強度之前，其中的石子由于重力作用而下沉。這種石子下沉現象會引發沉縮裂縫，這類裂縫通常出現在梁板交接處等結構變化較大的部位。

3、砂石質量與級配

砂石作為混凝土的主要骨料，其質量和級配對混凝土的性能有著至關重要的影響。如果砂石質量不佳，如含有過多的泥土或粉狀物質，將嚴重影響混凝土的強度和耐久性。同時，不良的級配也會導致混凝土內部產生應力集中現象，從而增加裂縫產生的可能性。

（3）施工因素：

在施工過程中，多種因素可能導致樓板裂縫的產生，以下是一些主要的施工原因：

1、養護措施不足

混凝土的養護是確保其達到設計強度和耐久性的重要步驟。然而，在現實中，許多工地往往忽視了這一關鍵環節。按照強制性規范，混凝土養護應包括苫蓋和定期澆水，以保持混凝土持續濕潤。但遺憾的是，目前很多施工現場并未進行苫蓋，同時澆水也不能保證混凝土持續處于濕潤狀態。這種養護不足會嚴重影響混凝土的硬化過程，進而增加裂縫產生的風險。

2、過快的施工進度

在追求施工效率的同時，過快的施工速度可能帶來潛在的質量問題。特別是在磚混住宅樓板施工中，如果前一天剛澆筑完樓板，第二天就急于進行磚瓦施工和車輛通行，這種過早的上荷做法會嚴重損害早期混凝土的完整性，導致其內部結構受損，進而引發裂縫。

3、冬季施工中的凍害

在冬季進行混凝土施工時，需要特別注意防凍措施。如果混凝土在低溫環境下受到凍結，其內部結構會遭到破壞，解凍后容易產生裂縫。

4、模板拆除與支撐問題

模板的拆除時機對混凝土結構的完整性至關重要。如果過早拆除模板，或者在模板支撐系統的剛度不足的情況下進行施工，都可能導致樓板出現裂縫。

5、混凝土表面質量問題

如果混凝土表面浮漿過厚，會導致表面強度降低，從而增加開裂的風險。這通常是由于混凝土澆筑和振搗過程中操作不當所致。

6、施工中的荷載問題

在施工過程中，如果樓板混凝土的蓋筋被不慎踩彎或踩倒，會導致保護層的厚度增加，進而降低樓板的承載能力。這種施工中的意外荷載也是裂縫產生的原因之一。

混凝土樓板裂縫防止措施

為了有效預防樓板混凝土裂縫的產生，我們可以從設計、施工以及攪拌站方面采取一系列綜合性措施。

（1）設計優化策略

在設計階段，通過精心策劃和布局，可以有效提升樓板的抗裂性和整體強度。以下是一些具體的設計策略：

1、調整配筋率以提升拉伸應變

在采用小直徑鋼筋的結構中，我們適當地提高了配筋率。這一調整不僅增強了結構的整體穩固性，還顯著提升了混凝土的極限拉伸應變。通過增加鋼筋的密度，我們使得混凝土結構在受到外力拉伸時能夠展現出更高的韌性和延展性，從而有效降低裂縫產生的風險。

2、角部負筋的雙向加強與單向板的全面增強

為了進一步增強樓板的結構穩定性，我們在角部采用了雙向配置負筋的方法。這種布局確保了樓板在承受復雜應力時能夠保持其完整性。同時，對于單向板，我們也實施了四面均配置負筋的策略。這樣的設計使得樓板無論在哪個方向受到外力作用，都能有足夠的抵抗力，大大降低了裂縫出現的可能性。

3、通過縮小鋼筋間距來提升抗裂性

在保持相同配筋率的基礎上，我們選用了直徑較小的鋼筋，并相應地縮小了鋼筋之間的間距。這一改進不僅優化了鋼筋的分布，還顯著提高了現澆板的抗裂能力。密集的鋼筋網絡有效地分散了應力集中點，使得樓板在受到外力沖擊時能夠更好地保持其結構完整性，減少裂縫的產生。

（2）施工改進措施

在施工階段，我們實施了一系列精細化管理措施，以確保施工質量和減少樓板裂縫的產生。

1、巧妙設置伸縮縫以減少結構應力

為了應對樓板因溫度變化和材料收縮產生的應力，我們在現澆樓板中精心設置了伸縮縫。這些伸縮縫的間距大致控制在14米左右，或根據住宅樓一個單元的縱向長度來確定，位置選在樓板支座處。伸縮縫的寬度設定為10毫米，并在縫中加入了軟體材料，確保混凝土斷開但鋼筋保持連續，從而有效釋放結構內的應力，降低裂縫風險。

2、精確控制鋼筋間距與保護

在鋼筋綁扎過程中，我們嚴格保證鋼筋間距的均勻性，并確保負筋位置穩定不變。在澆筑混凝土時，特別設置了馬道，以避免施工人員踩踏到負筋，從而確保鋼筋結構的完整性和穩定性。

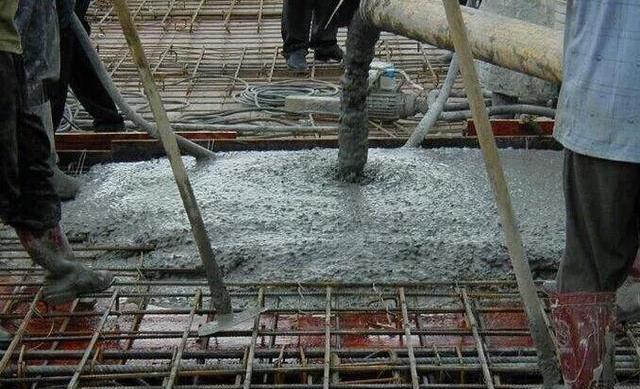

3、優化振搗與抹壓工藝

我們采用了平板振搗器進行混凝土的振搗，確保混凝土的密實性。同時，實施兩次抹壓交活的工藝，其中第二次抹壓在混凝土終凝前進行，這樣進一步提高了混凝土表面的平整度和密實度，增強了樓板的抗裂性。

4、加強預埋管區域的強化措施

在預埋電線管下方，我們特別加入了鋼絲網進行加固，以提升該區域的承載能力。同時，預埋管盡量沿著受力鋼筋的方向布置，以減少對樓板整體結構的影響，確保樓板的強度和穩定性。

5、嚴格執行混凝土養護規范

為了確保混凝土達到最佳強度，我們采用了覆蓋加澆水的養護方法。這種方法不僅符合強制性規范要求，而且能有效保持混凝土的濕潤環境，促進其水化反應和強度發展。我們特別注意及時補充水分，確保養護期內混凝土處于連續濕潤狀態，從而達到理想的養護效果。

6、嚴格控制施工荷載與拆模時間

在混凝土強度未達到1.2MPa之前，我們嚴禁人員踩踏樓板，以防止過早的荷載對樓板造成損害。同時，我們嚴格控制拆模時間，避免過早拆模導致樓板結構受損。在必要時，我們會采用早拆體系，并在拆模后保持豎向支撐的穩定，以確保樓板的安全與穩固。

（3）攪拌站的質量控制

在攪拌站環節，我們著重關注以下幾個方面，以確保混凝土的質量，并有效預防樓板裂縫的產生。

1、精確控制坍落度與二次攪拌的必要性

我們嚴格按照設計的坍落度進行混凝土的生產。坍落度是衡量混凝土工作性的重要指標，它直接影響到混凝土的施工性能和硬化后的強度。為了確保每一批混凝土都能滿足施工要求，我們對每一車出廠的混凝土都進行了嚴格的坍落度測試。此外，當混凝土運輸到施工現場后，如果發現存在離析現象，我們會立即進行二次攪拌，以確保混凝土的均勻性和工作性，避免因離析而導致的施工問題和裂縫風險。

2、嚴控原材料質量與優化配合比

在原材料的選擇上，我們始終堅持高標準、嚴要求。水泥和砂石是混凝土的主要組成部分，它們的質量直接影響到混凝土的性能和耐久性。因此，我們與信譽良好的供應商建立了長期合作關系，并定期對原材料進行質量檢測，確保每一批次的原材料都符合國家標準和施工要求。同時，我們的技術團隊根據工程的具體需求和原材料的性能，不斷優化混凝土的配合比，以達到最佳的工作性能和強度要求。

3、探索新技術以減少裂縫風險

隨著科技的進步，新型混凝土添加劑不斷涌現，為混凝土的性能提升帶來了新的可能。近期，一種新型的減縮劑即將面市，這種添加劑能夠在混凝土中有效減少收縮裂縫的產生。我們密切關注這一技術動態，并計劃在未來的項目中嘗試使用這種減縮劑，以期進一步提高混凝土的抗裂性能，為工程質量提供更加堅實的保障。

混凝土樓板裂縫處理方法

在處理樓板混凝土裂縫時，我們采取了精細化的方法和步驟，以確保裂縫得到有效封閉和修復。

（1）針對微小裂縫的封閉處理

對于裂縫寬度小于0.3mm的情況，我們選用了6202膠泥等高性能封閉材料。這種材料具有良好的填充性和粘結強度，能夠有效封閉微小裂縫，防止其進一步擴大。

（2）對較寬裂縫的化學灌漿處理

當裂縫寬度超過0.3mm時，我們采取了更為復雜的化學灌漿處理方法，具體步驟如下：

★高壓注膠

1、精確鑿縫：

我們沿著裂縫進行精確剔鑿，根據裂縫的實際開裂情況，精心鑿出寬度和深度各為15～20mm的V型槽。這一步的目的是為了增加灌漿材料與裂縫兩側的接觸面積，提高修復效果。

2、細致埋設灌漿管：

沿著裂縫方向，我們每隔50cm就鉆孔一處，并精心埋設灌漿嘴，使用專用封口膠牢固固定。這樣做可以確保灌漿液能夠均勻、有效地注入到裂縫深處。

3、全面封閉裂縫：

使用結構膠對裂縫進行騎縫反復刮實，確保裂縫及周邊分支裂縫得到全面封閉。這一步是防止灌漿液外泄的關鍵。

4、嚴謹吹氣試壓：

在灌漿前，我們進行吹氣試壓，以檢測封閉效果，并及時補封任何可能的漏氣部位。這一步驟確保了灌漿過程的嚴密性。

5、精細灌漿操作：

我們精心配制灌縫膠，并注入灌漿器。通過空壓機加壓至0.2MPa，從一端灌漿嘴開始進行灌漿。當鄰近的灌漿嘴溢出灌漿液時，我們立即停止灌漿，并封閉該灌漿嘴，然后依次進行下一次灌漿。這種精細化的灌漿操作確保了裂縫能夠被充分、均勻地填充。

6、拆嘴與封閉：

灌漿完成后，我們小心地拆除灌漿嘴，并對灌漿嘴進行封閉處理，以確保修復效果的持久性。

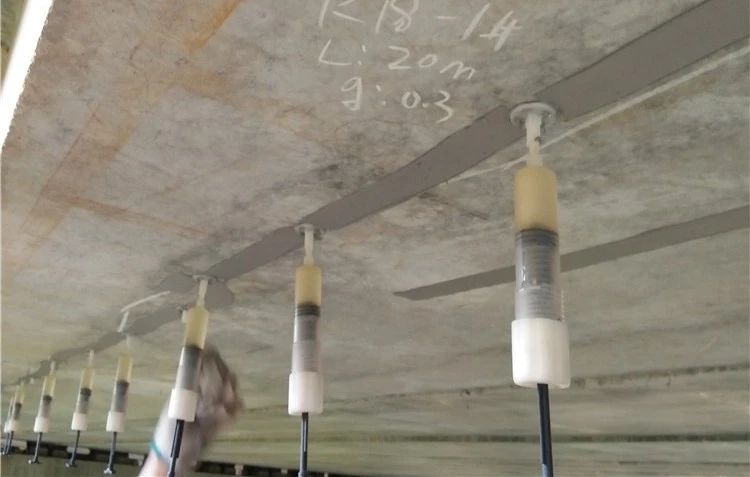

★低壓注膠

低壓注膠的操作方法與高壓注膠相似，但其特點在于無需使用復雜的器械設備。它主要依靠環氧樹脂灌縫膠、環氧樹脂封口膠、低壓注漿器以及注膠底座等專用材料和工具來完成。以下是詳細的操作步驟：

1、徹底清理裂縫：

首先，需要對裂縫進行細致的清理，去除其中的灰塵、雜物和松動的碎片，確保裂縫內部干凈，為后續的注膠工作提供良好的條件。

2、精確安裝注膠底座：

在裂縫的適當位置安裝注膠底座，這是確保環氧樹脂膠能夠準確、均勻地注入裂縫的關鍵步驟。注膠底座的安裝需要精確對位，確保其與裂縫緊密貼合，防止膠液滲漏。

3、全面封閉裂縫：

使用環氧樹脂封口膠對裂縫進行封閉處理，以防止注膠過程中膠液外溢，確保注膠效果。封閉時要確保封口膠均勻涂抹，形成一層致密的封閉層。

4、精細進行低壓注膠：

通過低壓注漿器將環氧樹脂灌縫膠緩慢而均勻地注入裂縫中。這一步驟需要操作人員具備耐心和細心，確保膠液能夠充分填充裂縫，達到最佳的修復效果。

5、細致打磨處理：

注膠完成后，對注膠部位進行細致的打磨處理，使其表面平整光滑，與周圍混凝土表面保持一致。這樣不僅可以提升美觀度，還能確保修復部位的耐久性和安全性。

混凝土樓板裂縫的產生是一個復雜的問題，涉及設計、材料、施工等多個方面。為了確保建筑質量和居住安全，我們必須全面了解裂縫產生的原因，并采取有效的預防和處理措施。通過科學的設計、嚴格的施工管理和優質的材料選擇，我們可以最大限度地減少樓板裂縫的發生，為居民提供一個安全、舒適的居住環境。

本文資源來自互聯網，旨在交流信息分享技術，如有侵權，請及時聯系，我們將在第一時間予以刪除處理。
