［摘   要］為充分了解粉煤灰摻量對混凝土中水泥石部分強度的影響規(guī)律，利用 P·Ⅱ52.5水泥、P·O42.5 和國標(biāo) Ⅱ 級粉煤灰，制備了不同粉煤灰摻量的水泥膠砂試件，分別考察其抗壓強度和抗折強度變化規(guī)律。試驗結(jié)果表明，膠砂試件的抗壓強度和抗折強度均隨著粉煤灰摻量的增加而降低，當(dāng)P·Ⅱ52.5 水泥膠砂試件中摻入 20% 左右的粉煤灰時，其 28d 抗壓強度與 P·O42.5 水泥接近，相比于 P·O42.5 水泥，摻入 20% Ⅱ 級粉煤灰的P·Ⅱ52.5 硅酸鹽水泥整體具有更高的性價比。

［關(guān)鍵詞］粉煤灰；硅酸鹽水泥；強度

0  引言

粉煤灰是燃煤電廠發(fā)電過程中排放的固體廢棄物。自 2002 年起，隨著火電裝機(jī)容量的大幅增長，我國粉煤灰產(chǎn)生量也急劇增加，2016 年粉煤灰的產(chǎn)生量約 5.4 億噸。如此巨量的排放不僅需要占用大量寶貴的土地資源，而且給周邊的空氣、土壤和水源等生態(tài)環(huán)境也帶來了諸多不利的影響。我國有關(guān)粉煤灰資源化利用的研究和應(yīng)用技術(shù)始于 20 世紀(jì) 50 年代，當(dāng)前已形成了三條主要的技術(shù)路徑：一、建材工業(yè)領(lǐng)域，主要用于粉煤灰水泥、商品混凝土以及粉煤灰磚和砌塊、保溫板和隔墻板等新型墻體材料的生產(chǎn)；二、筑路、回填與農(nóng)業(yè)領(lǐng)域，主要作為道路路基或道路路面混凝土摻合料、井下充填開采以及在農(nóng)業(yè)中用于土壤改良等；三、高附加值利用領(lǐng)域，主要包括粉煤灰提取氧化鋁和白炭黑、制備功能填料和制造陶瓷、陶粒砂等[1-3]。

水泥工業(yè)是我國粉煤灰最大的利用領(lǐng)域，利用粉煤灰生產(chǎn)出水泥后，由于水泥價格大大高于粉煤灰，從而可使粉煤灰附加值提高，市場半徑擴(kuò)大[4-11]。GB 175—2007《通用硅酸鹽水泥》中規(guī)定，粉煤灰水泥中粉煤灰的摻量在 20%～40%；復(fù)合硅酸鹽水泥活性混合材料（由兩種或兩種以上混合材料組成）的摻量應(yīng)為 20%～50%。因此在水泥生產(chǎn)中，粉煤灰的摻量限值可接近 50%，但實際生產(chǎn)中，受粉煤灰品質(zhì)和粉磨工藝的影響，目前水泥中粉煤灰摻量一般在 20%～25%。

本文為了充分了解粉煤灰摻量對不同標(biāo)號水泥膠砂強度的影響規(guī)律，利用 P·Ⅱ52.5 硅酸鹽水泥、P·O42.5 普通硅酸鹽水泥和國標(biāo) Ⅱ 級粉煤灰，分別考察了粉煤灰摻量對不同標(biāo)號水泥膠砂強度的影響規(guī)律，試驗結(jié)果可供各類混凝土生產(chǎn)型企業(yè)參考。

1  試驗部分

1.1  原材料

P·Ⅱ52.5 水泥，安徽海螺水泥股份有限公司，28d抗壓強度 62 .6MPa、抗折強度 9.3MPa。

P·O42.5水泥，六安海螺水泥有限責(zé)任公司，28d抗壓強度 51MPa、抗折強度 8.5MPa。

Ⅱ 級粉煤灰，安徽省高迪環(huán)保股份有限公司（型號 GDF-Ⅱ），粉煤灰細(xì)度 45μm，篩余 21%，需水量比 102%。

中國 ISO 標(biāo)準(zhǔn)砂，廈門艾思?xì)W標(biāo)準(zhǔn)砂有限公司。

1.2  P·Ⅱ52.5 水泥摻不同比例粉煤灰膠砂試件的制備

按照 Ⅱ 級粉煤灰和 P·Ⅱ52.5水泥 : 中國 ISO 標(biāo)準(zhǔn)砂=1:3，水灰比 0.5 稱料攪拌，Ⅱ級粉煤灰與 P·Ⅱ 52.5水泥用量分別按不同比例配制，成型至少 6 根試件備用，成型后將試件立即放入標(biāo)準(zhǔn)養(yǎng)護(hù)箱內(nèi)養(yǎng)護(hù)，溫度為(20±1)℃，相對濕度≥90%。

按照 GB/T 17671—1999《水泥膠砂強度檢驗方法（ISO 法）》，利用 KZJ-5000 型電動抗折機(jī)分別測定試件的 3d、28d強度。

1.3  P·O42.5 水泥摻不同比例粉煤灰膠砂試件的制備

按照 Ⅱ 級粉煤灰和 P·O42.5 水泥∶中國 ISO 標(biāo)準(zhǔn)砂=1:3、水灰比 0.5 稱料攪拌，Ⅱ級粉煤灰與 P·O42.5 水泥用量分別按不同比例配制，成型至少 6 根試件備用，成型后將試件立即放入標(biāo)準(zhǔn)養(yǎng)護(hù)箱內(nèi)養(yǎng)護(hù)，溫度為 (20±1)℃、相對濕度≥90%。

按照 GB/T 17671—1999《水泥膠砂強度檢驗方法（ISO 法）》，利用 YAW-300C 型微機(jī)控制恒應(yīng)力水泥壓力試驗機(jī)分別測定試件的 3d、28d強度。

2  結(jié)果與討論

2.1  粉煤灰摻量對 P·Ⅱ52.5 膠砂強度的影響

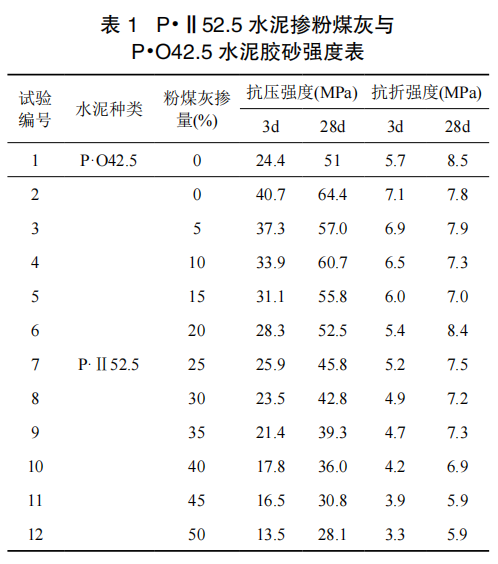

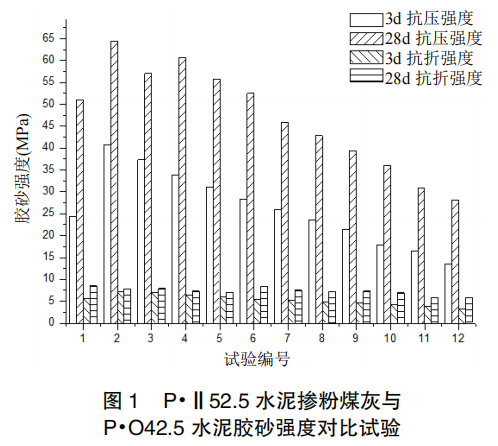

表 1 和圖 1為 P·Ⅱ52.5 水泥摻 0～50% 粉煤灰與純 P·O42.5 水泥的膠砂強度對比試驗結(jié)果。

試驗結(jié)果表明，隨著 P·Ⅱ52.5 水泥膠砂試件中粉煤灰摻量的增大，膠砂試件的抗折強度和抗壓強度基本呈現(xiàn)下降趨勢。

當(dāng) P·Ⅱ52.5 水泥膠砂試件中粉煤灰摻量為 25% 時，其 3d 抗壓強度略高于 P·O42.5 水泥膠砂試件；3d 抗折強度與 P·O42.5 水泥膠砂試件相接近。當(dāng) P·Ⅱ52.5水泥膠砂試件中粉煤灰摻量為 30% 時，其 3d 抗壓和抗折強度均低于 P·O 42.5 水泥膠砂試件。

當(dāng) P·Ⅱ52.5 水泥膠砂試件中粉煤灰摻量為 20% 時，其 28d 膠砂試件抗壓強度略高于 P·O 42.5 水泥膠砂試件；28d 抗折強度與 P·O42.5 水泥膠砂試件相接近。當(dāng) P·Ⅱ52.5 水泥膠砂試件中粉煤灰摻量為 25% 時，其28d膠砂試件抗壓和抗折強度均低于 P·O42.5 水泥膠砂試件。

2.2  粉煤灰摻量對 P·O42.5 水泥膠砂強度的影響

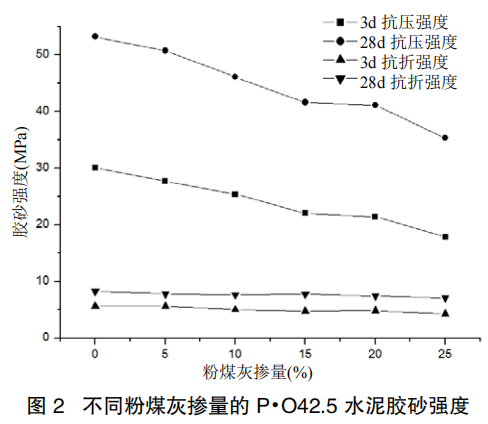

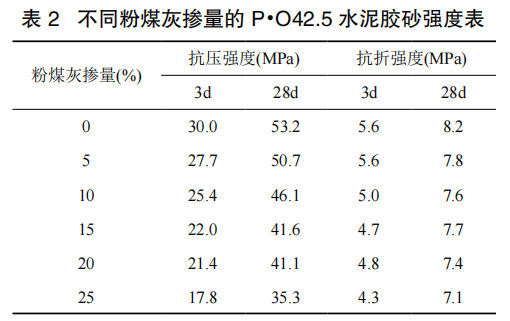

表 2 和圖 2 為 P·O42.5 水泥摻 0～25% 粉煤灰后的膠砂強度試驗結(jié)果。

試驗結(jié)果表明，隨著 P·O42.5 水泥膠砂試件中粉煤灰摻量的增大，膠砂試件的抗折強度和抗壓強度呈現(xiàn)明顯下降趨勢。

3  結(jié)論

（1）隨著 P·Ⅱ52.5水泥膠砂試件中粉煤灰摻量的增大，膠砂試件的抗折強度和抗壓強度基本呈下降趨勢，當(dāng) P·Ⅱ52.5 水泥膠砂試件中摻入 20% 左右的粉煤灰時，其 28d 強度與 P·O42.5 水泥接近。以 52.5 水泥 520 元/噸、42.5 水泥 500 元/噸、Ⅱ 級粉煤灰 110 元/噸為例，在力學(xué)性能基本一致的前提下，使用摻入 20% Ⅱ 級粉煤灰的 P·Ⅱ 52.5 水泥替代 P·O42.5 水泥，則每噸的成本可節(jié)省 62 元，經(jīng)濟(jì)效益顯著。

（2）隨著 P·O42.5 水泥膠砂試件中粉煤灰摻量的增大，膠砂試件的抗折強度和抗壓強度基本呈下降趨勢，當(dāng)粉煤灰摻量提升至 25% 時，其 28d 抗壓強度 35.3MPa、抗折強度為 7.08MPa，或可替代低標(biāo)號水泥。

也就是說，在高標(biāo)號水泥中摻入一定量的 GDF-Ⅱ 型粉煤灰后，性價比方面明顯優(yōu)于低標(biāo)號的水泥。

參考文獻(xiàn)

[1] 王永慶，史曉杰，孫川．粉煤灰的綜合利用研究現(xiàn)狀[J]．廣州化工，2009,37(7):40-42．

[2] 魯曉勇，朱小燕．粉煤灰綜合利用的現(xiàn)狀與前景展望[J]．遼寧工程技術(shù)大學(xué)學(xué)報，2005,24(2):295-298．

[3] 黃謙．國內(nèi)外粉煤灰綜合利用現(xiàn)狀及發(fā)展前景分析[J]．中國井礦鹽，2011,42(4):41-43．

[4] 景延會，朱旭，霍龍，等．淺談粉煤灰及其在混凝土中的應(yīng)用[J]．價值工程，2018,37(26):190-191．

[5] 劉尚文，王繼祥，王洪利，王輝．粉煤灰代替粘土配制水泥生料[J]．中國建材，2001(05):40-41．

[6] 禹小明，朱啟貴．粉煤灰在水泥生料配料中的應(yīng)用[J]．水泥技術(shù)，1998(06):43-44．

[7] A. Puri，M. Georgescu，蘭海．摻粉煤灰的水泥生料的煅燒過程及熟料形成的研究[J]．粉煤灰綜合利用，1993(03): 56-59．

[8] 焦明常．粉煤灰用作水泥生產(chǎn)原料[J]．福建建材，1994(01): 47-48．

[9] 王琦，岳云龍．粉煤灰配料對生料易磨性的影響[J].山東建材學(xué)院學(xué)報，1996(2): 1-6．

[10] 龔學(xué)萍，沈曉冬，宦歡，等．用粉煤灰制備高硅硫鋁酸鹽水泥熟料研究[J]．粉煤灰綜合利用，2006(01): 31-33．

[11] 杜超，劉飛，萬媛媛，等．低質(zhì)高碳粉煤灰制備粉煤灰貝利特水泥及其特性研究[J]．材料導(dǎo)報，2017,31 (24): 30-34．

來源：摘自《商品混凝土雜志》
