［摘   要］濕拌砂漿由于存放一段時間后會導致砂漿塑形變差，在使用前需添加水重新攪拌，使砂漿流動性達到使用要求，稱為重塑。研究重塑對濕拌砂漿的生產及使用有重要意義。本文探究重塑對砂漿的抗壓強度和凝結時間產生的影響。試驗數據表明，重塑會使濕拌砂漿抗壓強度大幅度下降，凝結時間也大幅度變短。

［關鍵詞］重塑；濕拌砂漿；抗壓強度；凝結時間

0  前言

隨著中國經濟的發展，砂漿在建筑行業的使用量逐漸加大，砂漿已經逐步地實現了商品化。商品砂漿主要分成干混砂漿和濕拌砂漿。干混砂漿是將凝膠材料、細集料、粉狀外加劑在工廠混合均勻以干粉的形式包裝出廠銷售；濕拌砂漿是直接將原材料制成漿體，用攪拌車運輸到工地直接使用。與干混砂漿相比，濕混砂漿有一定的優點，濕混砂漿到工地可以直接使用，比較方便；濕拌砂漿不會揚塵，有效避免了對環境的污染；但是濕拌砂漿由于已經加水制備好，因此濕拌砂漿必須隨到隨用，不能長時間儲備，施工時間的靈活性較小。

砂漿的施工一般比較精細，耗時較長，若濕拌砂漿在工地停留的時間很長，在此過程中，其水分揮發較多，因此砂漿的塑性變差，施工人員很多情況下會加水對砂漿進行重塑，增加砂漿的可塑性，但是重塑對砂漿的性能有一定的影響，因此有些地區是嚴禁重塑的。但是在一些地方標準中砂漿的重塑是被許可的，如上海、北京、江蘇、四川、天津等地方標準中都規定允許砂漿重塑，但是前提條件都要保證質量，且只能重塑一次。

砂漿的重塑主要是通過加水來實現的，操作簡單，且重塑在具體的施工過程中肯定是大量存在的一個現實問題，因此研究重塑過程對砂漿的性能影響很有必要，本文是通過試驗探究了濕拌砂漿在制備后不同時間段重塑對濕拌砂漿的抗壓強度和凝結時間有何影響。

1  試驗材料和試驗方法

1.1  試驗材料

（1）水泥：選用南方 P·O42.5 水泥。

（2）細骨料：采用細度模數 2.3 的中砂。

（3）石粉：濕拌砂漿用的黑石粉。

（4）水：自來水。

（5）減水劑：浪淘砂公司內部型號 LD-850-1。

（6）緩凝劑：浪淘砂公司內部型號 LD-10N、LD-20N。

1.2  試驗方法

分別進行 2 組試驗，兩組試驗中分別加入兩種不同型號的浪淘砂公司內部的緩凝劑，按照 JGJ/T 70—2009《建筑砂漿基本性能試驗方法標準》設計配合比，制備60 升的砂漿，所有原材料一次放入攪拌機，攪拌均勻后加水繼續攪拌，攪拌時間為 3 分鐘，并記錄加水時的時間。初始砂漿稠度應控制在 85～95mm，砂漿制備好后第一時間測試砂漿的稠度和初始密度，然后進行 28 天抗壓強度和凝結時間裝模，并記錄為 0h 抗壓強度和 0h 凝結時間，用帶蓋的塑料桶保存剩余的砂漿并蓋上蓋子，放置在標準濕度和溫度的試驗環境下。4 小時后取 10L 砂漿重新放入砂漿攪拌機中均勻攪拌 1 分鐘，檢測砂漿稠度和密度，如果砂漿稠度低于 85mm，加水重塑砂漿 2 分鐘并記錄補水量，檢測砂漿稠度和密度，使砂漿稠度重新達到85～95mm，如果砂漿稠度高于 85mm 則無需加水重塑，然后進行 28 天抗壓強度和凝結時間裝模，并記錄為 4h 抗壓強度和 4h 凝結時間。按照 4h 的做法分別進行 8h、16h、20h、24h 時間段的試驗。（所有時間段的凝結時間的檢測時間是統一用0h 的加水時間）

試驗原料的設計配合比如表 1 所示。

1.3  試驗數據

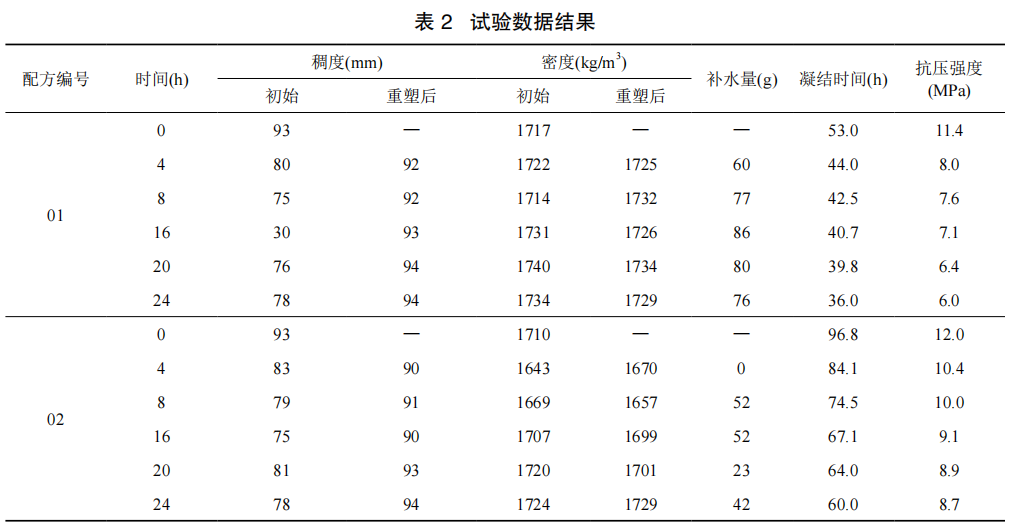

試驗數據見表 2。

2  結果分析與討論

（1）由以表 2 數據可以看出，經過重塑的濕拌砂漿，其表觀密度與初始相比變化不大，即濕拌砂漿漿體較穩定，但是，重塑的濕拌砂漿的抗壓強度和凝結時間都有較大幅度下降，不符合施工質量要求。

凝結時間變短的主要原因是濕拌砂漿拌好后由于水分的揮發，水泥凝膠表面包裹的緩凝劑膜破裂，水泥凝膠開始固化，放置的時間越長，固化的水泥凝膠就越多，重塑后砂漿中的水泥凝膠變少，因此重塑后的凝結時間會縮短。

（2）重塑濕拌砂漿可以使砂漿稠度達到初始時狀態，砂漿和易性提高，并且可以達到施工要求。但是重塑后砂漿的各項重要性能指標都有較大變化，達不到規范要求。因此，為了保證施工質量，建議在使用濕拌砂漿前禁止加水重塑。

（3）重塑濕拌砂漿的根本原因是，濕拌砂漿質量不過關，濕拌砂漿的凝結時間過短，得不到有效控制，濕拌砂漿的生產技術達不到要求。施工方和濕拌砂漿生產企業應合理進行溝通。濕拌砂漿在運輸到工地后一定要做好保水工作，存儲濕拌砂漿的時候表面最好覆蓋一層塑料薄膜，以防止水分過快蒸發；根據現場的實際情況，合理應用緩凝劑技術，根據施工的要求調節凝結時間。

（4）重塑濕拌砂漿另一個重要原因是施工現場管理不規范。包括施工方不能按照施工進度要求合理安排濕拌砂漿進場，由于施工原因不能按時使用濕拌砂漿，現場濕拌砂漿儲存不規范等原因。

參考文獻

[1] 于利剛，廖金梅，鄭俊生．濕拌砂漿保塑時間與重塑的試驗研究．新型建筑材料，2016(9): 9-12+51．

[2] 廖金梅，于利剛．有關濕拌砂漿重塑問題的試驗與討論．廣東建材，2016(11): 12-14．

[3] GB/T 25181—2010．預拌砂漿[S]．

[4] JGJ/T 98—2011．砌筑砂漿配合比設計規程[S]．

[5]JGJ/T 70—2009．建筑砂漿基本性能試驗方法標準[S]．

來源：摘自《商品混凝土雜志》
