混凝土，這一在現(xiàn)代建筑中扮演著核心角色的材料，其質(zhì)量?jī)?yōu)劣直接關(guān)聯(lián)到建筑物的安全穩(wěn)固與長(zhǎng)久耐用。然而，在實(shí)際施工進(jìn)程中，我們時(shí)常會(huì)觀察到，混凝土表面往往會(huì)出現(xiàn)色差問(wèn)題，這不僅對(duì)建筑物的美觀度造成了一定程度的影響，更可能潛在地反映出其內(nèi)部質(zhì)量的差異。那么，究竟是何原因?qū)е禄炷習(xí)霈F(xiàn)色差呢？這背后的緣由繁復(fù)多樣，涵蓋了原材料、施工工藝、環(huán)境條件等多個(gè)方面。本文將從多個(gè)維度出發(fā)，對(duì)這一現(xiàn)象進(jìn)行深入細(xì)致的剖析，以期為讀者揭示混凝土色差問(wèn)題的本質(zhì)所在。

混凝土澆筑過(guò)程中的色差成因

混凝土為何會(huì)出現(xiàn)色差，這是一個(gè)涉及多方面因素的問(wèn)題。以下是對(duì)此現(xiàn)象的幾點(diǎn)深入分析：

1、混凝土澆筑過(guò)程中，若間隔時(shí)間控制不當(dāng)，過(guò)長(zhǎng)的時(shí)間間隔往往會(huì)導(dǎo)致冷縫或明顯的印跡出現(xiàn)。這種施工現(xiàn)象不僅影響了混凝土的整體性，還使得下面的混凝土與上面新澆筑的混凝土在顏色上產(chǎn)生顯著的差異。具體來(lái)說(shuō)，由于下面部分的混凝土在較早時(shí)間澆筑并經(jīng)歷了較長(zhǎng)時(shí)間的硬化過(guò)程，其顏色通常會(huì)顯得相對(duì)較深。而上面新打的混凝土，由于其澆筑時(shí)間較晚，硬化程度較低，因此顏色會(huì)偏淺一些。

2、在混凝土澆筑過(guò)程中，一個(gè)值得注意的現(xiàn)象是，3m處和3m以上的混凝土顏色往往會(huì)出現(xiàn)不一致的情況。這種色差問(wèn)題的產(chǎn)生，往往與混凝土中所使用的某些材料密切相關(guān)。例如，粉煤灰、礦粉等顏料的突然變化，就可能導(dǎo)致混凝土的顏色發(fā)生差異。這種由材料變化引起的色差，通常不會(huì)呈現(xiàn)出明顯的分界，而是表現(xiàn)為一種漸變或過(guò)渡的色澤變化。這種色差問(wèn)題雖然不會(huì)對(duì)混凝土的結(jié)構(gòu)性能產(chǎn)生直接影響，但卻可能對(duì)建筑物的整體美觀度造成一定影響。

3、在混凝土的澆筑過(guò)程中，坍落度是一個(gè)至關(guān)重要的參數(shù)，它直接影響著混凝土的工作性能和最終的外觀表現(xiàn)。值得注意的是，混凝土坍落度的差異往往會(huì)導(dǎo)致其顏色上的微妙變化。具體來(lái)說(shuō)，坍落度較大的混凝土，由于其流動(dòng)性較好，易于鋪展和振搗，因此在硬化后其表面顏色可能會(huì)略顯淺淡。相反，坍落度較小的混凝土，由于其流動(dòng)性較差，振搗過(guò)程中可能難以充分密實(shí)，導(dǎo)致硬化后表面顏色相對(duì)較深。然而，這種由坍落度差異引起的顏色變化通常并不顯著，顏色差別不會(huì)很大，也不會(huì)在混凝土表面形成明顯的分界線。

混凝土色斑的分類識(shí)別

混凝土在硬化過(guò)程中，其表面往往會(huì)逐漸形成色斑。這些色斑的變化受到多種因素的影響，包括混凝土的組成成分、時(shí)間的推移以及外界環(huán)境的狀況等。因此，混凝土表面的色斑種類繁多，呈現(xiàn)出多樣化的特點(diǎn)。

盡管色斑種類復(fù)雜多變，但根據(jù)工地常見的情況，我們可以從色斑的形成深度這一維度出發(fā)，對(duì)混凝土表面的色斑進(jìn)行總體上的分類。具體來(lái)說(shuō)，可以分為以下兩大類：

1、表層型色斑

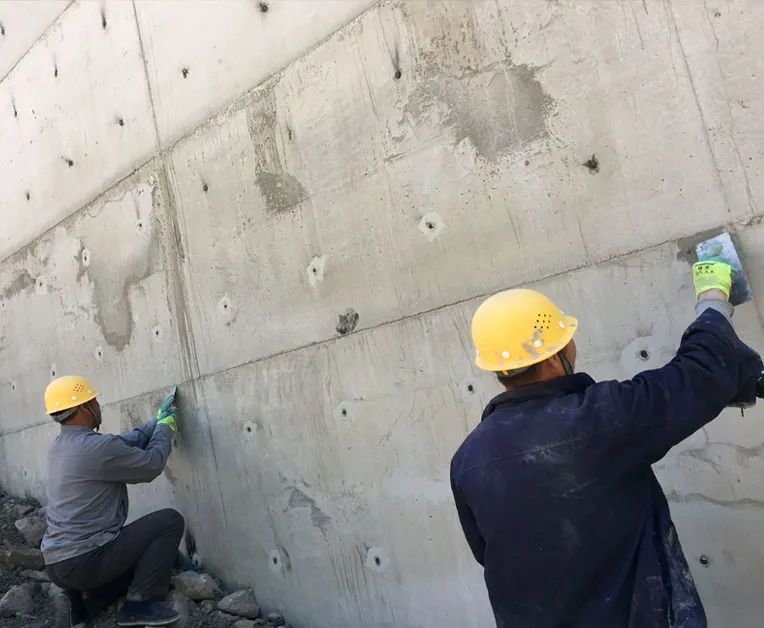

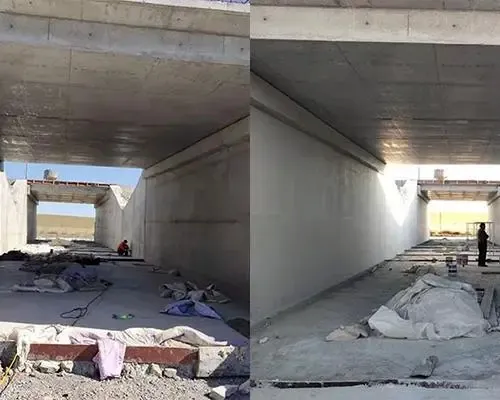

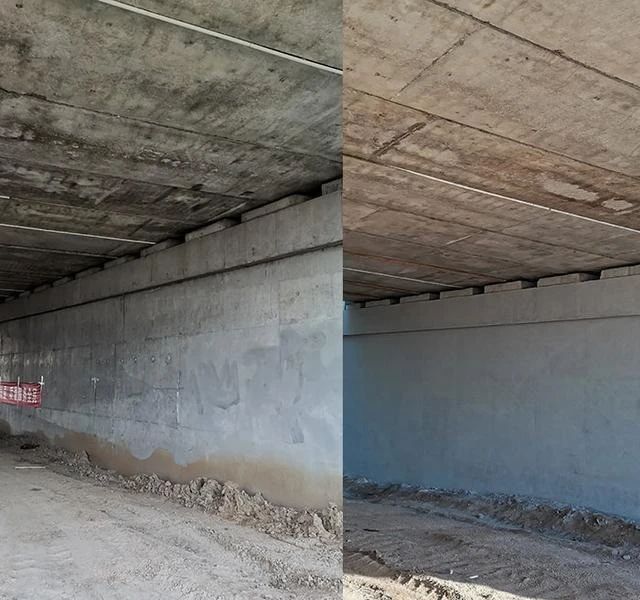

這類色斑主要表現(xiàn)為混凝土顏色的差異僅限于其表層。這種色斑通常是由于混凝土澆筑、振搗等施工過(guò)程中操作不當(dāng)或環(huán)境條件變化所引起的。值得慶幸的是，表層型色斑相對(duì)容易處理，通過(guò)對(duì)混凝土的沖洗與打磨等表面處理方式，可以有效地消除其顏色差異，恢復(fù)混凝土表面的均勻色澤。

2、深層型色斑

與表層型色斑不同，深層型色斑源自混凝土內(nèi)部，具有一定的深度。這類色斑是由于混凝土本身的顏色差異所造成的，通常與混凝土的原材料、配合比以及澆筑過(guò)程中的一些不可控因素有關(guān)。深層型色斑的處理相對(duì)棘手，因?yàn)槟壳吧袩o(wú)可靠的方法能夠完全消除它。這要求我們?cè)诨炷恋纳a(chǎn)和施工過(guò)程中，必須嚴(yán)格控制原材料的質(zhì)量和配合比，以減少深層型色斑的產(chǎn)生。

表層型色斑的成因與應(yīng)對(duì)策略

混凝土作為一種多孔質(zhì)材料，其表面相對(duì)粗糙，因此極易吸收污水或粘附粉塵等雜質(zhì)。從混凝土最初的模板選擇、脫模劑的使用，到其形成后暴露于外界環(huán)境，整個(gè)過(guò)程中，我們都可以觀察到表層色斑的形成。這些色斑的產(chǎn)生，主要可以歸結(jié)為污染的影響。

具體來(lái)說(shuō)，由于混凝土的多孔性和粗糙表面，它就像一個(gè)“吸附器”，容易吸收來(lái)自模板、脫模劑的殘留物，以及外界的污水、粉塵等污染物。這些污染物在混凝土表面沉積，形成各種色斑，不僅影響混凝土的外觀質(zhì)量，還可能對(duì)其耐久性產(chǎn)生不良影響。

因此，在混凝土的生產(chǎn)和施工過(guò)程中，我們需要嚴(yán)格控制各種污染源，以減少表層色斑的產(chǎn)生。這包括選擇優(yōu)質(zhì)的模板和脫模劑，確保它們不會(huì)對(duì)混凝土造成污染；同時(shí)，在混凝土形成后，我們也需要采取有效的措施，保護(hù)其免受外界環(huán)境的污染。只有這樣，我們才能確保混凝土的質(zhì)量和外觀達(dá)到預(yù)期的效果。

1、模板銹斑污染及其處理

在潮濕環(huán)境下，模板的涂刷往往難以有效阻止局部氧化，導(dǎo)致鐵銹等氧化物極易被混凝土表面吸附，進(jìn)而形成黃褐色的銹斑。這種銹斑不僅影響混凝土的美觀度，還可能對(duì)其耐久性造成不良影響。

針對(duì)模板銹斑污染的問(wèn)題，我們可以從源頭上進(jìn)行預(yù)防。首先，對(duì)施工用模板的涂刷工作應(yīng)及時(shí)進(jìn)行，確保模板表面形成一層有效的保護(hù)膜，以阻止銹源的產(chǎn)生。其次，選擇質(zhì)量上乘的脫模劑也是關(guān)鍵，如環(huán)氧樹脂型脫模劑等，它們能夠有效地阻止模板與混凝土之間的化學(xué)反應(yīng)，從而減少銹斑的形成。

然而，即使采取了預(yù)防措施，有時(shí)混凝土表面仍可能出現(xiàn)銹斑。這時(shí)，我們需要及時(shí)進(jìn)行處理。對(duì)于表層小面積的銹斑，可以使用鋼刷進(jìn)行刷除，以去除表面的氧化物。如果銹斑范圍較大，我們可以采用1:10的草酸溶液進(jìn)行擦洗，草酸能夠與鐵銹發(fā)生化學(xué)反應(yīng)，將其去除。擦洗后，再使用砂輪機(jī)進(jìn)行打磨，以進(jìn)一步去除殘留的銹斑，并還原混凝土的本色。

2、脫模劑污染及其應(yīng)對(duì)策略

在工地實(shí)際施工過(guò)程中，脫模劑的選擇與使用顯得尤為重要，因?yàn)槭忻嫔厦撃┑姆N類繁多，其質(zhì)量水平也參差不齊。其中，常用的油質(zhì)脫模劑在實(shí)際應(yīng)用中往往帶來(lái)一定的染色問(wèn)題，即所謂的污染問(wèn)題，這對(duì)混凝土表面的美觀度產(chǎn)生了不小的影響。

具體來(lái)說(shuō)，如果采用柴油作為脫模劑，混凝土表面在施工后往往會(huì)出現(xiàn)顏色發(fā)暗的現(xiàn)象，這不僅影響了混凝土的整體美觀，也可能對(duì)后續(xù)的涂裝或裝飾工作帶來(lái)困擾。而如果使用機(jī)油作為脫模劑，由于其本身較為粘稠，不易均勻刷開，因此容易導(dǎo)致混凝土表面顏色發(fā)白，同樣會(huì)帶來(lái)美觀度的問(wèn)題。

然而，施工經(jīng)驗(yàn)告訴我們，液壓油在眾多油質(zhì)脫模劑中，對(duì)混凝土表面顏色的污染是最小的。使用液壓油作為脫模劑，可以在一定程度上減輕混凝土表面的染色問(wèn)題，使混凝土保持其原有的色澤和美觀度。

針對(duì)脫模劑污染問(wèn)題，我們可以采取以下有效的應(yīng)對(duì)策略：

首先，優(yōu)選高質(zhì)量脫模劑是關(guān)鍵。當(dāng)前，工地上廣泛推崇的優(yōu)質(zhì)脫模劑主要為環(huán)氧樹脂型。這類脫模劑不僅不會(huì)對(duì)混凝土造成污染，而且使用后混凝土表面光潔如鏡，色澤均勻一致，更值得一提的是，它還可以多次倒用，大大降低了施工成本。

其次，當(dāng)選擇液壓油作為脫模劑時(shí)，務(wù)必確保其品質(zhì)上乘。因?yàn)橐簤河偷馁|(zhì)量直接影響到混凝土表面的最終效果。

再者，若面臨無(wú)合適優(yōu)質(zhì)脫模劑的情況，施工人員可通過(guò)巧妙配比來(lái)解決問(wèn)題。例如，柴油和機(jī)油作為脫模劑時(shí)，各自會(huì)產(chǎn)生不同程度的顏色差異。此時(shí)，我們可以按照1:4的比例將柴油和機(jī)油進(jìn)行摻配，以達(dá)到調(diào)和顏色、優(yōu)化視覺效果的目的。

最后，對(duì)于已經(jīng)遭受低質(zhì)脫模劑污染且面積較大的混凝土表面，處理起來(lái)確實(shí)頗具挑戰(zhàn)。對(duì)于小面積且顏色較深的污染區(qū)域，我們可以嘗試使用磷酸配制的溶液進(jìn)行擦洗，隨后再用鋼刷進(jìn)行刷除，使混凝土表面先恢復(fù)成白色，再逐漸還原其本色。而對(duì)于顏色污染較輕的區(qū)域，則可以采用漂白劑進(jìn)行擦洗處理，同樣能達(dá)到理想的清潔效果。

3、外界環(huán)境污染及其防范措施

混凝土作為一種多孔性材料，其表面極易受到外界環(huán)境的污染。在城市、工廠等煙塵和粉塵污水較多的地方，這種污染尤為嚴(yán)重，且影響面積廣泛。外界環(huán)境污染往往導(dǎo)致混凝土表面出現(xiàn)各種色斑，如粉塵污染、青苔污染、污水污染等，這些問(wèn)題雖然處理起來(lái)技術(shù)難度不大，但重復(fù)污染的可能性卻很高。

針對(duì)外界環(huán)境污染對(duì)混凝土的影響，我們應(yīng)采取有效的應(yīng)對(duì)策略。首先，盡量減少各種污染源是治本之策。這包括控制工廠排放、減少交通煙塵、優(yōu)化城市環(huán)境等，以降低混凝土受到污染的風(fēng)險(xiǎn)。

其次，對(duì)于已經(jīng)受到污染的混凝土表面，我們需要及時(shí)進(jìn)行清潔和處理。根據(jù)污染物的不同，我們可以選擇適當(dāng)?shù)那鍧崉┖颓鍧嵎椒?，以去除混凝土表面的色斑和污垢?/span>

然而，更重要的是要采取長(zhǎng)期有效的保護(hù)措施，以防止混凝土再次受到污染。這可以通過(guò)在混凝土表面涂覆防護(hù)層、增加防塵設(shè)施、定期清潔和維護(hù)等方式來(lái)實(shí)現(xiàn)。

綜上所述，針對(duì)外界環(huán)境污染對(duì)混凝土的影響，我們需要采取綜合性的應(yīng)對(duì)策略。通過(guò)減少污染源、及時(shí)清潔處理以及采取長(zhǎng)期有效的保護(hù)措施，我們可以保護(hù)混凝土的顏色不受或少受侵害，延長(zhǎng)其使用壽命并保持良好的外觀效果。

深層型色斑的成因與應(yīng)對(duì)策略

混凝土深層色斑，并非如表面污染那般易于處理，它源于混凝土內(nèi)部成分的微妙變化。一旦這些色斑在混凝土表面悄然形成，簡(jiǎn)單的沖洗、打磨等常規(guī)手段往往顯得力不從心，難以將其徹底消除。從理論的角度來(lái)看，我們似乎只能未雨綢繆，將重點(diǎn)放在預(yù)防此類色斑的產(chǎn)生上。

探究混凝土深層色斑的成因，我們發(fā)現(xiàn)其背后隱藏著諸多復(fù)雜因素。這些因素多種多樣，常見的有以下幾個(gè)方面：它們可能是水泥質(zhì)量的波動(dòng)所帶來(lái)的直接影響，也可能是混凝土拌和質(zhì)量的不穩(wěn)定所留下的痕跡。每一個(gè)細(xì)微的變化，都可能在混凝土的表面留下難以抹去的色斑?；炷辽顚由叩男纬稍驈?fù)雜多樣，其中主要包括以下兩大方面：

1、水泥質(zhì)量的波動(dòng)

（1）水泥質(zhì)量的不穩(wěn)定性

水泥作為混凝土的核心組成部分，其質(zhì)量的穩(wěn)定性對(duì)于混凝土的整體品質(zhì)具有至關(guān)重要的影響。然而，由于部分水泥廠家生產(chǎn)工藝相對(duì)落后，或者面臨生產(chǎn)量難以滿足供應(yīng)量的挑戰(zhàn)，導(dǎo)致水泥質(zhì)量經(jīng)常出現(xiàn)波動(dòng)。這種不穩(wěn)定性帶來(lái)的水泥成分劇烈變化，極大地增加了混凝土表面產(chǎn)生色斑的風(fēng)險(xiǎn)。

實(shí)際上，水泥的顏色在很大程度上決定了混凝土的顏色表現(xiàn)。混凝土深層色斑的產(chǎn)生，主要可以歸因于水泥成分的變化。與骨料相比，水泥對(duì)混凝土顏色的影響更為顯著，因?yàn)楣橇系念伾珜?duì)混凝土顏色的影響相對(duì)較小。

水泥的顏色并非固定不變，它會(huì)隨著化學(xué)成分和生產(chǎn)條件的變化而發(fā)生變化。具體而言，水泥的顏色主要由其成分中的氧化鐵和氧化鎂的含量以及它們之間的比例所決定。一旦這些成分的含量或比例出現(xiàn)失衡，水泥的顏色就會(huì)發(fā)生顯著的變化。當(dāng)然，水泥熟料的燒成溫度、冷卻速度以及水泥的細(xì)度等因素也會(huì)對(duì)其顏色產(chǎn)生一定的影響，但相較于前述因素，其影響程度較小。

（2）不同種類、不同廠家水泥的混合使用

在工地施工過(guò)程中，由于水泥備料計(jì)劃的不周或者原有水泥生產(chǎn)廠家供應(yīng)的延誤，經(jīng)常會(huì)出現(xiàn)水泥混用的現(xiàn)象。這種混用并非刻意為之，而是出于無(wú)奈之舉。普通硅酸鹽水泥，作為一種常用的水泥類型，其顏色通常為青灰色，給人一種穩(wěn)重而深沉的感覺。然而，當(dāng)它與礦渣水泥、粉煤灰水泥等其他類型的水泥混合使用時(shí)，問(wèn)題便開始顯現(xiàn)。

礦渣水泥、粉煤灰水泥等是在硅酸鹽水泥的基礎(chǔ)上，摻入了灰顏色的高爐礦渣、粉煤灰等成分。這些摻合料的加入，雖然使得水泥在某些性能上得到了提升，但同時(shí)也改變了水泥的原始顏色。盡管這些水泥基本上都呈灰色，但與普通硅酸鹽水泥相比，它們的顏色還是存在一定的差異。

更為復(fù)雜的是，即使相同品種的水泥，由于不同廠家的生產(chǎn)工藝、原材料選擇以及質(zhì)量控制等方面的差異，其顏色和性能也可能存在顯著的差異。因此，在施工中，即使面臨水泥供應(yīng)的緊迫性，也不能隨意混用不同廠家的水泥。因?yàn)橐坏┌l(fā)生混用，由于不同水泥之間的化學(xué)成分、顏色和性能的差異，混凝土產(chǎn)生色斑的機(jī)率會(huì)急劇增加，從而嚴(yán)重影響混凝土的整體外觀和質(zhì)量。

為防止水泥品質(zhì)發(fā)生變化，確保混凝土施工質(zhì)量和外觀穩(wěn)定性，主要應(yīng)采取以下措施：

首先，嚴(yán)格控制水泥來(lái)源是關(guān)鍵。必須堅(jiān)決避免不同種類、不同廠家的水泥混合使用，因?yàn)椴煌嘀g的化學(xué)成分、顏色和性能可能存在顯著差異，混用極易導(dǎo)致混凝土產(chǎn)生色斑，影響美觀和耐久性。

其次，選擇生產(chǎn)工藝先進(jìn)、生產(chǎn)供應(yīng)能力強(qiáng)的大廠水泥是明智之舉。大廠通常擁有更先進(jìn)的生產(chǎn)設(shè)備和技術(shù)，以及更嚴(yán)格的質(zhì)量控制體系，能夠確保水泥質(zhì)量的長(zhǎng)期穩(wěn)定性和所有成分的均勻性。相比之下，小廠由于生產(chǎn)條件和供應(yīng)能力的限制，往往難以保證水泥質(zhì)量的持續(xù)穩(wěn)定，特別是在供應(yīng)緊張時(shí)，可能會(huì)出現(xiàn)東拼西湊、臨時(shí)替代供應(yīng)的情況，進(jìn)一步加劇水泥質(zhì)量的不穩(wěn)定性。

此外，加強(qiáng)水泥顏色的檢測(cè)也是必不可少的環(huán)節(jié)。工地上時(shí)常會(huì)出現(xiàn)同種水泥不同批次顏色差異較大的現(xiàn)象，這可能是由于原材料、生產(chǎn)工藝或存儲(chǔ)條件等多種因素導(dǎo)致的。因此，工地每進(jìn)一批水泥，都應(yīng)進(jìn)行顏色目測(cè)對(duì)比和混凝土本色試驗(yàn)，以確保水泥顏色的一致性和穩(wěn)定性。如果發(fā)現(xiàn)水泥顏色發(fā)生較大變化，應(yīng)立即禁止使用，以防止對(duì)混凝土的外觀和質(zhì)量造成不良影響。

2、拌和質(zhì)量的不佳

在混凝土所使用的水泥質(zhì)量保持穩(wěn)定的前提下，拌和質(zhì)量成為影響混凝土表面顏色的主導(dǎo)因素。拌和質(zhì)量的好壞，直接關(guān)系到混凝土的整體外觀和性能表現(xiàn)。

拌和質(zhì)量的影響因素主要包括以下兩個(gè)方面：

（1）水灰比的變化

在混凝土拌制過(guò)程中，用水量的精準(zhǔn)掌握是確保拌和質(zhì)量的關(guān)鍵。然而，由于實(shí)際操作中對(duì)用水量的控制往往存在偏差，導(dǎo)致攪拌出的混凝土?xí)r而過(guò)干，時(shí)而過(guò)稀，水灰比的變化幅度較大。這種變化不僅影響著混凝土的力學(xué)性能，更對(duì)其外觀顏色產(chǎn)生顯著影響。

具體來(lái)說(shuō)，當(dāng)水灰比較?。刺涠刃∮?0mm）時(shí)，混凝土在干硬后多呈現(xiàn)青灰色，顏色相對(duì)較深。這是因?yàn)檩^小的水灰比使得混凝土中的水分較少，水泥漿體相對(duì)較為濃稠，導(dǎo)致硬化后的顏色偏深。相反，當(dāng)水灰比較大（即坍落度大于160mm）時(shí)，混凝土在干硬后則多呈現(xiàn)灰白色，顏色較淺。這是因?yàn)檩^大的水灰比使得混凝土中的水分較多，水泥漿體相對(duì)較為稀薄，硬化后的顏色因此偏淺。

在施工中，混凝土水灰比的變化常常導(dǎo)致結(jié)構(gòu)物混凝土出現(xiàn)盤與盤之間顏色明顯的差異。這種色差不僅影響了混凝土的整體美觀性，還可能對(duì)結(jié)構(gòu)的耐久性產(chǎn)生潛在影響。

（2）混凝土內(nèi)部質(zhì)地的不均勻

混凝土拌和質(zhì)量的不良狀況會(huì)對(duì)其內(nèi)部各處的均勻性產(chǎn)生顯著影響，進(jìn)而極易導(dǎo)致顏色上的差異。這種差異是為何同一盤混凝土灌注的結(jié)構(gòu)物表面會(huì)出現(xiàn)明顯顏色不一的主要原因。當(dāng)拌和質(zhì)量不佳時(shí)，混凝土中的各組分分布不均，導(dǎo)致硬化后的顏色、強(qiáng)度和耐久性都可能受到影響。

為了有效防治混凝土拌和質(zhì)量差的問(wèn)題，工地混凝土拌和站應(yīng)采取一系列關(guān)鍵措施。首先，必須確保混凝土配合比中各組分用量的準(zhǔn)確無(wú)誤，尤其是用水量的精確控制，以保證水灰比在極小的范圍內(nèi)波動(dòng)。這一步驟對(duì)于維持混凝土的一致性和穩(wěn)定性至關(guān)重要。

其次，嚴(yán)格控制混凝土的拌和質(zhì)量是另一個(gè)核心環(huán)節(jié)。通過(guò)適當(dāng)延長(zhǎng)混凝土的拌合時(shí)間，可以確保各組分充分混合，從而達(dá)到拌和質(zhì)量的穩(wěn)定。這不僅有助于提升混凝土的整體性能，還能顯著減少因拌和質(zhì)量不佳而導(dǎo)致的顏色差異問(wèn)題。

綜上所述，混凝土色差問(wèn)題的成因呈現(xiàn)出復(fù)雜且多樣的特點(diǎn)，它不僅僅關(guān)乎澆筑過(guò)程的精細(xì)度，還深受坍落度控制、原材料質(zhì)量波動(dòng)以及拌和質(zhì)量等多重因素的影響。為了從根本上破解這一難題，我們必須從源頭入手，對(duì)原材料的質(zhì)量進(jìn)行嚴(yán)格把控，確保生產(chǎn)工藝的穩(wěn)定性，以奠定堅(jiān)實(shí)的基礎(chǔ)。同時(shí)，施工過(guò)程中的質(zhì)量管理和控制措施也不容忽視，它們對(duì)于預(yù)防色差問(wèn)題的發(fā)生起著至關(guān)重要的作用。

展望未來(lái)，我們應(yīng)當(dāng)致力于深化對(duì)混凝土色差問(wèn)題的研究，積極探索更加有效的預(yù)防和處理方法。這不僅有助于提升建筑物的整體質(zhì)量和美觀度，更將為混凝土技術(shù)的發(fā)展和應(yīng)用提供更加堅(jiān)實(shí)的支撐，推動(dòng)行業(yè)不斷前行。我們期待在未來(lái)的研究中，能夠發(fā)現(xiàn)更多創(chuàng)新性的解決方案，為混凝土色差問(wèn)題的解決開辟新的道路。

本文資源來(lái)自互聯(lián)網(wǎng)，旨在交流信息分享技術(shù)，如有侵權(quán)，請(qǐng)及時(shí)聯(lián)系，我們將在第一時(shí)間予以刪除處理。
