91在线精品无码不卡手机免费,18禁黄无遮挡免费网站动漫,国产精品亚洲一区二区在线观看

山東江泰

山東江泰建材科技有限公司

聯系人:馮總,武經理

電話:18678858906,15318820518

郵箱:shandongjiangtai@163.com

地址:濟南市天橋區濟南新材料產業園區舜興路988號


行業資訊

所在位置:首頁 > 新聞資訊 > 行業資訊

混凝土氣泡產生的原因及處理方法

更新時間:2022-07-16 17:17:24 點擊數:2669

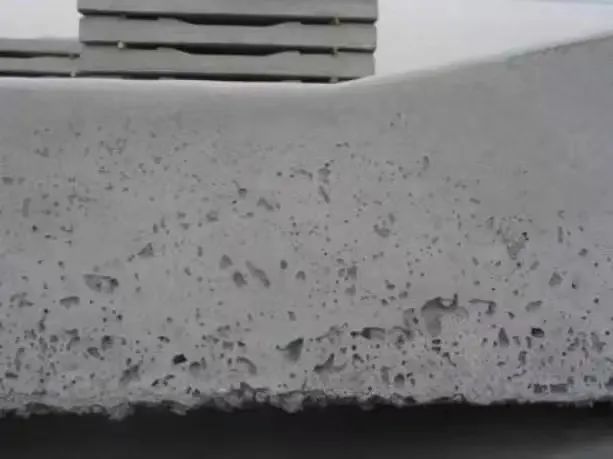

一、產生原因


1、原材料方面


(1) 氣泡與水泥品種有密切的關聯


水泥在生產過程中使用助磨劑(外摻專用的助磨劑,企業有許多,質量之間的差別性也比較大,大多數含有較多的表面活性劑)的作用下,會產生大量的氣泡,水泥中堿的含量也比較多,水泥的細度過太細,含氣量也會遞增。


(2)外加劑的類別與摻量對氣泡的產生有較大影響


市場中相對常見的減水劑大多具有引氣效果,不同的種類與摻合量都會影響到氣泡的數量與大小,而且減水劑的摻量越大影響也就越明顯。比方說:聚羧酸減水劑,它的減水組分本身就具備一些引氣效果,在混凝土中引入的氣泡含量與質量是不穩定的,主要有一些大的有害的氣泡會影響混凝土的性能。假如僅僅進行混凝土含氣量測試,不對引入的氣泡數量和大小進行證明。當含氣量滿足要求時,也有可能引入的是有害的氣泡,這對混凝土的強度與耐久性反而是不利的


(3)摻合料會影響氣泡的數量

當砼中水泥的含量能保證砼的強度時,用摻合料代替一部分水泥,可以改善砼的和易性,活性料還對強度有一定的提高,適量的摻合料能改善砼的和易性,所形成的膠合料能夠填充骨料間的空隙,減少氣泡的生成。但如果加入過量的摻合料會導致砼的粘度增加,影響氣泡的排出,因此,砼中摻合料過多是導致氣泡產生的因素。


(4)砼的骨料級配不合理


根據粒料級配密實的原理,在建筑施工進行中,材料級配的不合理,粗骨料過多、大小不得當,碎石中針片狀顆粒含量較多,以及生產過程中實際用砂率比試驗室提供的砂率偏小,這樣組粒料不足以填充粗粒料空隙,就會導致粒料不密實,形成自由的空隙,給氣泡的產生提供了條件。


(5)水灰比不合理


水灰比偏大時,會導致水泥漿的漿體無法足夠填充到骨料件的空隙中,在水泥用量過少的混凝土拌合物中,由于水化反應耗費用水較少,使得薄膜結合水、自由水相對較多,從而使氣泡形成的概率增大,這就是用水量較大、水灰比較高的混凝土容易形成氣泡的原因。


(6) 混凝土中砂所占比例不理想


混凝土中細砂的比例在35%-60%范圍時,細砂的含量越大,混凝土拌合物的抗分離性越差振搗過程越易分層造成上部的氣泡更加集中。


(7)坍落度過小或者過大


應該采用盡可能低的坍落度,坍落度一般為120mm-180mm,混凝土拌合物坍落度小于12厘米時,容易形成粗骨料離析,同時不容易振搗密實;坍落度大于22厘米時,不容易排氣,在振搗的過程中容易出現分層。


2、施工工藝方面


(1)與混凝土生產攪拌及運輸的設備形式與時間有關


攪拌時間的不合理,攪拌時間過短會導致攪拌的不均勻,使氣泡產生的密集程度不同。但攪拌的時間過長,又會讓混凝土中引入更多的氣泡。由于運距過長,混凝土運輸車對混凝土的攪拌進程中也會引入較多的氣泡。


(2)施工人員擅自往混凝土里加水


混凝土到現場后有時坍落度的損失較大,在場的施工人員一般會加入水來增加混凝土的工作性,但這樣會讓混凝土水灰比增大,從而影響混凝土的強度與耐久性,使混凝土的孔隙率增大。


(3)模板表面的光滑程度不好


通過現實驗證,采用表面光滑的模板時產生的氣泡少,當采用表面粗糙的模板時產生的氣泡就會多一些。而現場模板在長時間使用的過程中不注意保護,導致表面光滑程度大大降低氣泡吸附在模板上,從而難以排出。


(4)脫模劑的選擇不妥


由于一些施工單位延用了老的脫模劑,使用的是機械廠回收下來的廢機油,這種廢機油對氣泡具有極強的吸附性,砼內存在的氣泡一旦與其接觸,就會吸附在模板上面,從而成型在混凝土結構的表面,尤其是溫度低時使用這種脫模劑更加不便于氣泡排出。也有些脫模劑,即使是水性脫模劑,但是其對混凝土產生的氣泡仍具有吸附的作用,使得混凝土里面的氣泡沒有辦法跟隨機械振搗,隨著模板的接觸面逐漸上升。進而無法排出混凝土內部產生的氣泡。現場施工時,模板脫模劑假如涂刷不均勻,也會導致氣泡的增多。


(5)混凝土振搗不到位


振搗的時間越長(超振)或越短(欠振)以及沒有振搗的地方(漏振)都會使混凝土的表面出現氣泡缺陷。超振會使混凝土內部微小氣泡在機械作用下出現破滅重組,由小變大。欠振和漏振會使混凝土出現不密實,從而導致混凝土出現自然空洞或空氣型的不規則大氣泡。


(6)混凝土澆筑分層的高度不合理


采用插入式振搗器時,混凝土的分層厚度應該取決于振搗器的長度,分層厚度過大會超出振搗器的有效振搗深度,使里面的氣泡不能排出。當分層厚度越大時,混凝土內部的氣泡也就越不容易向上排出。


(7)混凝土振搗時振搗器的插入間距偏大


振搗器振搗的有效范圍通常是取決于振搗器的直徑和功率,現場也要根據混凝土的流動性判定,插入的間距過密形成過振,插入的間距過大等于漏振。


二、解決辦法


1.加強配合比試驗的管控,要經過理論計算分析和試驗來保證混凝土的密實度,并且要充分考慮現場材料質量波動的影響。


2.選擇合理的砂率,使細集料能夠完全填充粗集料的空隙,使混凝土具有優良的工作性。


3.嚴格把控材料的質量,控制粗骨料的大小和針片狀顆粒的含量,備料時要仔細的篩選,除去不符合要求的材料。


4.選用化學成分質量良好的水泥和外摻劑。在實際的生產中,需要進行水泥與外加劑相容性的試驗。選用匹配性較好的材料用于生產。


5.嚴格把控攪拌的過程,高度重視混凝土的振搗,要選擇合適的振搗設備與最佳的振搗時間,合理的振搗半徑和頻率,插入式振搗器需要快插慢拔。

本文資源來自互聯網,旨在交流信息分享技術,如有侵權,請及時聯系,我們將在第一時間予以刪除處理。

    1. <li id="rb93v"></li>

    2. <li id="rb93v"></li>
    3. 主站蜘蛛池模板: 揭东县| 潜山县| 出国| 新干县| 泰顺县| 大荔县| 镇赉县| 上林县| 莒南县| 枝江市| 漳平市| 赤城县| 酒泉市| 平远县| 常州市| 苍梧县| 长宁区| 弥勒县| 灯塔市| 米泉市| 兴化市| 越西县| 太谷县| 东至县| 四会市| 宣汉县| 宁陵县| 马山县| 商水县| 徐州市| 庆城县| 大余县| 酒泉市| 涟源市| 新疆| 昌黎县| 梅河口市| 新田县| 如皋市| 巨鹿县| 柳江县|
