砂是混凝土的組成部分，一般稱作細(xì)骨料，指粒徑在5mm以下的巖石顆粒，一般可分為天然砂及人工砂兩類。天然砂按產(chǎn)源不同又分為河砂、海砂及山砂。

? 其中河砂應(yīng)用最廣，河砂顆粒表面圓滑，比較潔凈，分布較廣，其密度高于海砂及山砂。

? 海砂雖然也具有河砂的優(yōu)點(diǎn)，但常混有貝殼碎片，含鹽分較多，對(duì)混凝土質(zhì)量有一定的影響。

? 山砂為巖石風(fēng)化后在原地沉積而成，表面粗糙，顆粒多棱角，含泥量較高，有機(jī)雜質(zhì)含量較多，故質(zhì)量較差。

? 人工砂則用巖石軋碎而成。人工砂富有棱角，比較潔凈，但含片狀顆粒以及石粉較多，由于人工砂成本高，只有在缺乏合格天然砂的地方才考慮使用。

為保證混凝土質(zhì)量，對(duì)砂中各種有害雜質(zhì)必須加以限制。

      是指粒徑<0.08mm的塵屑、淤泥及黏土，這些物質(zhì)附在砂粒表面，阻礙水泥漿與砂粒結(jié)合，使混凝土強(qiáng)度降低，含泥量過(guò)大還會(huì)增加混凝土用量；從而增大混凝土的收縮，尤其是含有黏土團(tuán)時(shí)，對(duì)混凝土質(zhì)量影響更為嚴(yán)重。

      云母呈片狀，表面光滑，與水泥漿粘結(jié)力差，且易風(fēng)化，影響混凝土強(qiáng)度及耐久性。

      指表觀密度小于2g/cm3的顆粒，如煤屑、貝殼等物質(zhì)，它們也影響混凝土的強(qiáng)度及耐久性。

      當(dāng)砂中含有黃鐵礦、石膏等硫化物及硫酸鹽時(shí)，對(duì)水泥起腐蝕作用，降低混凝土的耐久性。

      一般是指腐植酸及其他有機(jī)酸類。有機(jī)質(zhì)也對(duì)水泥起腐蝕作用。

      海砂氯鹽含量較大時(shí)，對(duì)鋼筋有銹蝕作用。當(dāng)采用海砂配制鋼筋混凝土?xí)r，其含氯量（折算成NaCl）不應(yīng)大于0.1%。對(duì)預(yù)應(yīng)力鋼筋混凝土，氯鹽含量應(yīng)從嚴(yán)控制。

      當(dāng)砂中有害物質(zhì)含量較多，但又必須使用時(shí)，可用清水或石灰水（有機(jī)物質(zhì)含量多時(shí)）加以沖洗，如沖洗后試驗(yàn)合格，則可使用，以符合就地取材的原則。

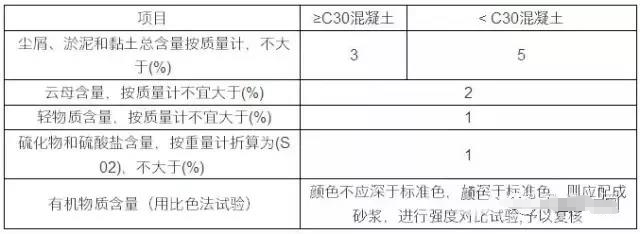

注：

? 有抗凍、抗?jié)B要求的混凝土，砂中云母含量不應(yīng)大于1.0%。

? 砂中如發(fā)現(xiàn)含有顆粒狀的硫酸鹽或硫化物雜質(zhì)時(shí)，則應(yīng)進(jìn)行專門(mén)檢驗(yàn)，確認(rèn)能滿足混凝土耐久性要求時(shí)，方能采用。

本文資源來(lái)自互聯(lián)網(wǎng)，旨在交流信息分享技術(shù)，如有侵權(quán)，請(qǐng)及時(shí)聯(lián)系，我們將在第一時(shí)間予以刪除處理。
