混凝土質量為何老是波動？如何控制？徹底講清楚！

質量，作為經濟效益的基石和源泉，在當今市場競爭激烈的環境下顯得尤為關鍵。它不僅僅是一個產品或服務的評價標準，更是直接決定了企業經濟效益的核心因素。在買方占據主導的市場條件下，產品質量的優劣已經越來越成為影響消費者購買決策的重要因素。顧客對于產品質量的敏感度不斷提升，這也使得產品質量在根本上決定著企業的盈利能力和市場競爭力。

在我市，混凝土行業作為一個廠家眾多、競爭尤為激烈的領域，對于服務質量的追求更是達到了前所未有的高度。為了在眾多競爭者中脫穎而出，企業必須堅決確立自身在服務質量上的絕對優勢，這不僅是吸引和留住顧客的關鍵，更是確保持續經濟效益的必由之路。

針對混凝土生產過程中不可避免的質量波動問題，我們進行了深入而細致的分析與總結。通過對生產流程、原材料控制、工藝參數等多個環節的嚴格把控，我們努力識別并解決了影響產品質量的關鍵因素。同時，我們也積極尋求并實施了一系列有效的應對措施，旨在實現質量的持續改進，從而確保企業在市場上保持良好的聲譽，最終實現經濟效益的穩步增長。

混凝土生產過程中
質量波動現象

在混凝土生產過程中，會出現多種質量波動，這些波動直接影響到混凝土的性能和使用效果。以下是一些常見的質量波動現象及其可能的原因：

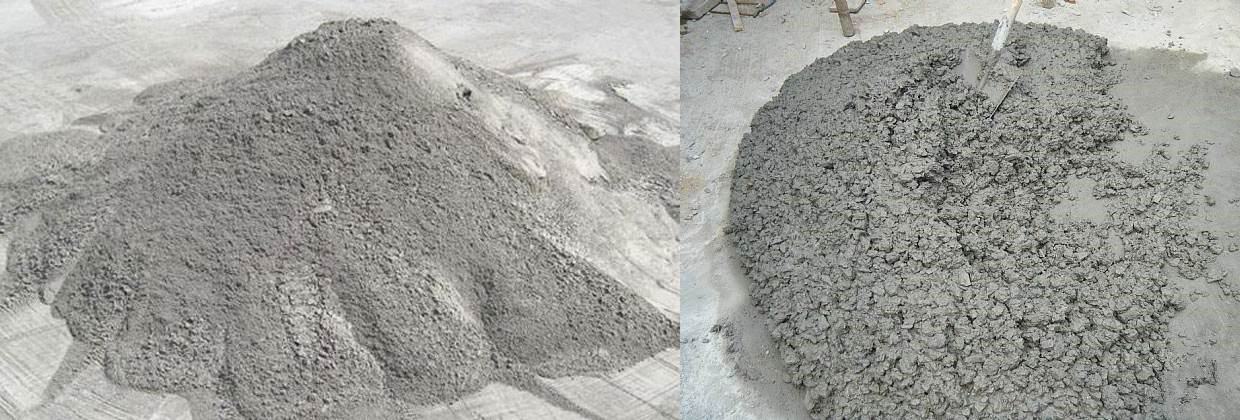

1、坍落度的不穩定性

在混凝土生產過程中，一個顯著的質量波動問題就是坍落度的不穩定。當混凝土混合物從攪拌機中卸出時，其坍落度可能會出現大幅度的變化，這種變化甚至超出了行業允許的偏差范圍。這一現象背后隱藏著多重復雜的原因。

首先，混凝土攪拌和稱量系統的計量誤差是一個不容忽視的因素。如果系統的精確度不足或者存在穩定性問題，那么在混合物的配比過程中就很容易出現偏差，從而直接影響到坍落度的穩定性。這種誤差可能源自于設備老化、校準不準確或者操作不當等多種原因。

其次，細骨料的含水率變化也是一個重要的影響因素。由于細骨料的含水率會受到存儲條件、天氣狀況以及原材料質量等多種因素的影響，因此其變化范圍可能相對較大。當細骨料的含水率發生變化時，會直接影響到混凝土混合物的水灰比，進而影響到坍落度的穩定性。例如，在潮濕的天氣條件下，細骨料可能會吸收更多的水分，導致混合物的水灰比降低，從而使得坍落度減小；相反，在干燥的天氣條件下，細骨料的水分含量可能會減少，導致混合物的水灰比增大，進而使得坍落度增大。綜上所述，坍落度的不穩定性是由多種因素共同作用的結果。

2、混凝土混合物的離析與泌水

混凝土混合物中出現的離析與泌水問題，是建筑施工中常見的質量控制難點。離析具體表現為混凝土中的粗集料下沉，而砂漿上浮，破壞了混合物的均勻性。而泌水則主要發生在固體顆粒下沉的過程中，部分水分被擠壓并上升到混合物表面，導致上層混凝土含水率增加，進而使得水灰比增大。這兩種現象都會對混凝土的結構性能和耐久性產生不良影響。

深入探討導致混凝土混合物離析和泌水的原因，我們可以歸結為以下幾點：

① 部分型號的攪拌運輸車的攪拌性能存在不足。這些車輛在長距離運輸后，初始出料時常常會出現粗骨料上浮的明顯現象。這主要是由于攪拌裝置的設計或維護不當，無法在運輸過程中持續有效地保持混凝土的均勻性。

② 混凝土攪拌運輸車的拌筒內如果殘留有積水，并且在裝料前未能徹底排凈，或者在運輸途中隨意向拌筒內加水，都會破壞混凝土的原有配比，導致水分過多，從而引發離析和泌水問題。這種不規范的操作會嚴重影響混凝土的質量和使用效果。

③ 集料的級配不良也是導致混凝土離析和泌水的重要原因之一。如果骨料中針片狀顆粒過多，不僅會影響混凝土的密實性和強度，還會使其在攪拌和運輸過程中更容易出現分離現象。

3、坍落度經時損失過大

在混凝土的生產與施工中，坍落度是一個至關重要的指標，它直接關系到混凝土的工作性能和施工質量。然而，有時我們會遇到一個棘手的問題：混凝土混合物在出拌合機時坍落度尚可，但經過0.5到1小時的擱置后，坍落度值急劇下降，無法滿足施工對和易性的基本要求。這種現象的背后，隱藏著幾個主要原因。

① 水泥的粉磨過程中若溫度過高，會導致石膏脫水，進而影響水泥的性能。同時，如果水泥中的C3S（硅酸三鈣）含量過高，也會加速水泥的水化反應，使得坍落度損失加快。此外，水泥在生產后若放置時間過短，或者直接將新生產的水泥發送給用戶使用，這種“熱水泥”由于內部化學反應尚未穩定，也容易導致坍落度的快速損失。

② 使用的外加劑與水泥之間的匹配性也是影響坍落度穩定性的重要因素。如果外加劑與水泥的化學成分不兼容，或者外加劑的種類和摻量選擇不當，都可能導致混凝土混合物的坍落度在短時間內大幅下降。

③ 環境溫度對混凝土坍落度的影響也不容忽視。特別是在炎熱的夏季，高溫會加速混凝土中的水化反應，使得坍落度損失更為顯著。

4、泵送性能不佳

在混凝土施工過程中，泵送性是一個至關重要的指標。然而，有時我們會發現混凝土混合物的泵送性能不佳，甚至出現堵泵的現象。這主要是由于混凝土混合物發生離析，或者粗骨料的粒徑過大，以及異常雜物的混入所導致的。這些問題不僅影響了施工進度，還可能對工程質量造成潛在威脅。

深入剖析泵送性差的原因，我們可以發現以下幾點關鍵因素：

① 配合比的選擇至關重要。如果配合比不符合泵送工藝對混凝土和易性的特定要求，就會導致泵送過程中的困難。

② 水泥的用量也是一個關鍵因素。如果水泥用量偏低，就會導致混凝土的粘結性和流動性降低，進而影響泵送效果。

③ 砂、石的級配和空隙率也會對泵送性產生影響。如果砂、石的級配不合理，或者空隙率過大，就會降低混凝土的密實性，增加泵送難度。

④ 配合比中的砂率和坍落度也是需要關注的重點。如果砂率過小，或者坍落度過大，都會導致混凝土易于離析，從而影響泵送性。砂率是混凝土中砂與石的比例，它直接影響到混凝土的粘聚性和保水性。而坍落度則是衡量混凝土流動性的重要指標，過大的坍落度會導致混凝土在泵送過程中發生離析。

5、施工現場混凝土試塊強度不達標

在建筑施工現場，有時會出現一個令人困惑的現象：明明混凝土在出廠時檢驗強度是合格的，然而到達施工現場后進行交貨檢驗時卻顯示強度不合格。但在后續的回彈法檢測或取芯樣復檢中，其強度又達到了合格標準。這背后的原因究竟是什么呢？

① 坍落度的經時損失是一個不可忽視的因素。由于運輸過程中坍落度的損失可能非常大，為了保證施工的順利進行，有時運輸人員會在澆筑前隨意加水，這樣的行為會直接導致水灰比過大，從而影響混凝土的最終強度。

② 施工現場的取樣和試塊制作過程如果不規范，也會導致試塊強度測試的不準確。比如取樣的位置、方法以及試塊的成型、養護等過程，都需要嚴格按照標準操作，否則就會影響到試塊的強度表現。

③ 試塊的養護條件也是至關重要的，在炎熱的夏季，如果試塊沒有得到適當的保護，很容易因為脫水而影響到其強度；而在寒冷的冬季，如果養護溫度過低，同樣會影響到混凝土的水化反應，進而影響強度發展。

④ 強度評定的方法也需要嚴格遵循規范。在實際操作中，如果沒有按照規范留取足夠的待檢試件，或者采用了不合理的強度評定方法，就可能導致抽檢過程中單獨的試件強度雖然合格，但由于整體強度的離散性過大，使得強度總評不合格。

6、混凝土結構物早期開裂

在采用商品混凝土建造的建筑中，混凝土結構物出現早期開裂是一個不容忽視的問題。這種開裂現象往往伴隨著混凝土總收縮量的增加，導致裂縫出現的幾率也隨之增大。特別是在非荷載作用下，這種問題表現得尤為突出。為了深入了解這一現象，我們有必要探究其背后的成因。

① 溫濕度的控制是混凝土養護過程中至關重要的環節。然而，如果早期養護時的溫濕度控制不當，尤其是當溫度高、濕度小時，混凝土會因嚴重失水而產生干燥收縮裂縫。這種裂縫的形成主要是由于混凝土內部的水分過快蒸發，導致體積收縮不均勻。

② 水泥的細度和用量也是影響裂縫產生的重要因素。如果水泥過細或用量過多，會在短時間內發生劇烈的水化反應，從而產生較大的自生體積收縮，進而形成裂縫。這種裂縫通常表現為龜裂或網狀裂紋，嚴重影響混凝土結構的耐久性和安全性。

③ 水泥進入攪拌機時的溫度也不容忽視。如果溫度過高，會使拌和物在澆筑后產生溫度裂縫。這種裂縫是由于混凝土內部溫度梯度過大，導致內外溫差應力超過混凝土的抗拉強度而形成的。

④ 拌合物的加水量也是導致裂縫產生的一個重要原因。如果加水量過多，多余的水分會在混凝土硬化過程中逐漸蒸發，留下毛細孔隙。當這些孔隙數量增多并相互貫通時，就會形成可見的裂縫，從而降低混凝土結構的整體性和強度。

混凝土質量波動控制對策

商品混凝土的質量易受生產、運輸、使用及管理等多重因素的影響，從而產生波動。為了確保混凝土質量的穩定性與優化，我們需從多個維度出發，實施以下精細化對策：

1、嚴格把控原材料質量：

① 水泥的選擇與使用：

在選購水泥時，我們傾向于選擇旋窯燒成的散裝水泥，這種水泥質量穩定、性能優越。然而，新出廠的水泥并不適合立即投入使用。原因在于，新鮮出爐的水泥往往溫度較高，這種高溫狀態可能會影響水泥的安定性，進而對施工質量產生不利影響。

為了確保施工質量和結構安全，我們在選擇水泥品種時需要綜合考慮多個因素。首先，要根據結構物的性質來決定，例如，對于需要承受重壓的建筑物，我們應選擇強度等級適中的水泥。其次，施工部位也是考慮的重要因素，不同部位可能需要不同類型的水泥來滿足特定的施工要求。此外，施工條件和環境狀況同樣不容忽視。在潮濕或多雨的環境中，我們需要選擇抗滲性能更好的水泥品種。

值得注意的是，我們應盡量避免使用強度等級過高、顆粒過細的水泥。雖然這類水泥在強度上表現出色，但往往更容易產生收縮裂縫，從而影響結構的整體性和耐久性。因此，在選購水泥時，我們需要權衡各種因素，選擇最適合當前施工需求的水泥品種。

② 摻合料——粉煤灰的利用：

粉煤灰，作為一種優質的混凝土摻合料，被廣泛應用于現代建筑工程中。當粉煤灰被適量地摻入混凝土時，它能夠顯著提升混凝土拌合物的流動性，使得混凝土在施工過程中更易操作與塑形。此外，粉煤灰的摻入還能有效降低混凝土水化過程中產生的熱量，這對于控制大體積混凝土因水化熱而引起的溫度裂縫具有重要意義。

同時，通過摻加粉煤灰，混凝土的溫差收縮也能得到明顯減少，這有助于提高混凝土結構的耐久性。然而，粉煤灰的摻量并非越多越好，而是需要根據具體工程的實際需求、設計標準以及施工條件來綜合考量。在實際應用中，我們應結合工程的實際情況，通過試驗和實踐經驗，確定一個既滿足設計和施工要求，又能最大化發揮粉煤灰優勢的合理摻量。

③ 砂石集料的質量控制：

砂石集料作為混凝土的重要組成部分，其質量直接關系到混凝土的整體性能。具備良好級配和粒形的砂石骨料，能夠顯著提升混凝土的密實度。這是因為合理的級配能夠確保骨料間的緊密堆積，減少空隙，從而提高混凝土的密實性。同時，優質的砂石骨料還能有效減小水灰比，這意味著在保持混凝土工作性能的同時，可以減少水的用量，進而提升混凝土的強度和耐久性。

在選擇砂石集料時，我們應注重其級配和粒形。級配合理的砂石骨料能夠確保混凝土中各組分的均勻分布，避免出現離析和泌水現象。而粒形良好的骨料則能提供更好的嵌鎖效果，增強混凝土的內部結構穩定性。因此，為了獲得高質量的混凝土，我們必須精心選擇和優化砂石集料，確保其具備良好的級配和粒形。

④ 外加劑的選用：

在混凝土制備過程中，外加劑的使用起到了至關重要的作用，其中減水劑是最常用的外加劑之一。減水劑能夠有效降低混凝土拌合物的用水量，同時保持其良好的工作性能，從而提高混凝土的強度和耐久性。

在選擇減水劑時，我們需要特別考慮其與水泥的適配性。由于不同品牌和類型的水泥具有不同的化學和物理特性，因此并非所有的減水劑都能與各種水泥完美匹配。為了確保減水劑能夠發揮最佳效果，我們必須選擇與所用水泥相適配的減水劑。適配性的考慮不僅包括減水劑與水泥的化學反應，還涉及到拌合物的流動性、凝結時間和硬化后的性能等方面。

2、精細化生產管理：

① 確保原材料計量的準確性：

原材料的準確計量是確保商品混凝土質量的關鍵環節。計量的精確性不僅直接影響到混凝土的配合比，更關乎到整個工程的質量與安全。因此，我們必須對原材料的計量工作給予高度重視。

為了確保計量的準確性，我們嚴格遵守每周一次的校稱規定。這一規定旨在及時發現并糾正計量設備可能存在的誤差，從而保證每一次的計量都是精準可靠的。通過定期校稱，我們可以確保原材料的投料比例嚴格按照設計要求進行，進而保證混凝土的性能和質量。

② 科學設定試配制強度：

試配制強度是決定混凝土性能的關鍵因素之一，它不僅依賴于混凝土的強度保證率，還與混凝土的質量管理水平密切相關。為了確保混凝土結構的穩固性和耐久性，我們必須對試配制強度進行精確控制。

通常情況下，試配制強度應至少比設計強度高出1.645倍的標準差（σ）。這個標準差（σ）代表了混凝土強度的離散程度，通過這一參數的引入，我們能夠更全面地評估混凝土的質量。如果試配制強度未達到這一標準，那么混凝土將無法滿足至少95%的強度保證率要求，這可能會對工程質量和安全造成嚴重影響。

③ 優化水泥用量：

在確定混凝土的最小水泥用量時，我們需要綜合考慮多個關鍵因素。首要的考量是混凝土的配制強度，這是確保混凝土結構能夠承受設計荷載的基礎。同時，混凝土的耐久性同樣至關重要，它關系到結構在長期使用過程中的穩定性和安全性。

在進行配合比設計時，我們必須從工程的實際需求出發，以配制強度為基準來初步確定水泥的用量。這一步驟是確?；炷吝_到預定強度要求的關鍵。然而，僅僅滿足強度要求并不足夠，我們還需要進一步考慮混凝土的耐久性。因此，在初步確定水泥用量后，我們必須進行耐久性的校核，以確保所選用的水泥用量不僅能夠滿足強度要求，還能保證混凝土的耐久性。這一過程需要精細的計算和嚴謹的實驗驗證，以確保最終確定的水泥用量是科學、合理的。

④ 動態調整集料含水率：

集料的含水率是影響混凝土質量的關鍵因素之一。為了確?；炷羻挝挥盟康臏蚀_性，我們必須根據大氣的濕度隨時調整集料的含水率。這一步驟至關重要，因為不恰當的含水率會直接影響到混凝土的稠度、強度和耐久性。

在實際操作中，我們應密切關注天氣狀況，特別是大氣的濕度變化。當濕度較高時，集料中的自然含水率也會相應增加，這時我們需要相應地減少額外添加的水量，以防止混凝土過于稀薄。反之，在干燥的天氣條件下，集料的含水率會降低，此時我們則需要增加用水量，以確?；炷恋某矶群凸ぷ餍阅堋?/span>

通過精準調整集料的含水率，我們可以確?；炷恋馁|量穩定，滿足工程設計和施工要求。

3、運輸環節的精細化管理：

① 流動性控制策略：

在混凝土的運輸過程中，流動性的控制顯得尤為重要，其嚴格程度與生產過程中的控制并無二致。為了確保混凝土的性能穩定，我們必須對加水量進行精確把控，避免在運輸途中隨意增加水量。

當混凝土抵達目的地后，若檢查發現其坍落度有較大損失，這時我們可以適當地加入外加劑來調整其工作性能。但在此過程中，必須配合強力攪拌，以確保外加劑能夠均勻分散在混凝土中，從而有效地恢復其流動性。

需要特別強調的是，嚴禁為了增加混凝土的流動性而隨意向攪拌筒內加水。這種做法雖然短期內可能提高了混凝土的流動性，但長遠來看，卻會嚴重影響混凝土的強度和耐久性。水量的增加會破壞混凝土原有的配合比，導致其內部結構變得不均勻，進而影響其整體性能。

② 運輸細節管理：

在混凝土運輸過程中，對運輸環節的控制至關重要。首先，混凝土攪拌車在裝料之前，必須徹底清除筒內的積水和雜物，這是確?；炷良儍魺o雜質的重要步驟。這些積水和雜物若不清除，很可能會對混凝土的性能和質量產生不良影響。

接下來，從裝料到卸料的整個運輸期間，攪拌筒必須以3～6r/min的速度持續慢速轉動。這一措施能有效防止混凝土在運輸過程中發生離析或初凝，確?；炷恋木鶆蛐院凸ぷ餍阅?。重要的是，這個轉動過程在運輸途中不得停止，以保持混凝土的最佳狀態。

為了避免混凝土超過初凝時間，最長運輸時間應嚴格控制在2小時以內。超過這個時間，混凝土的性能可能會受到影響，進而對工程質量造成潛在威脅。

此外，攪拌運輸車的清潔工作也不容忽視。每完成一次運輸任務后，都應立即沖洗攪拌筒，以去除殘留的混凝土和雜物。即使在運輸相同配合比且運距較近的情況下，也應遵循每4小時至少沖洗一次的原則。這些嚴格的清潔措施，旨在確保每一次運輸的混凝土都能保持最佳的質量狀態。

4、施工工藝的精確控制：

① 澆筑前的充分準備：

在商品混凝土運送至澆筑現場之前，我們必須進行充分的準備工作，確保一切就緒，從而避免出現“以料待工”的尷尬局面。這種前期籌劃不僅關乎施工效率，更直接影響到混凝土的質量及工程的整體進度。因此，我們要做到未雨綢繆，對所有可能影響到澆筑流程的因素進行深入分析和預防，包括但不限于施工人員的配置、澆筑設備的檢查與調試、現場安全措施的落實等。只有這樣，當商品混凝土抵達現場時，我們才能迅速而有序地展開澆筑工作，確保每一方混凝土都能在最短的時間內被妥善使用，從而最大程度地保障工程質量與進度。

② 混凝土的養護策略：

混凝土養護是確保其性能和耐久性的關鍵環節，而養護條件對混凝土收縮特性的影響尤為顯著。實驗數據顯示，經過14天的標準養護，混凝土的收縮率相較于僅僅養護3天的情況可降低約20%。這一發現強調了長時間養護在減少混凝土收縮方面的重要性。

此外，環境的相對濕度對混凝土收縮也有顯著影響，相對濕度越大，混凝土的收縮率越小。這一規律提示我們，在養護過程中，通過調整環境濕度可以有效控制混凝土的收縮性能。

對于商品混凝土而言，由于其坍落度通常較大，這使得其養護要求相較于現場攪拌混凝土更為嚴格。因此，在混凝土澆筑完成后，必須立即且正確地進行養護操作。這不僅包括保持適宜的濕度和溫度條件，還需要定期檢查和記錄混凝土的養護狀態，以確保其質量達到預期標準。

③ 振搗與抹壓工藝：

振搗是混凝土施工中的重要環節，需要特別注意振搗的均勻性。均勻的振搗能夠確?；炷羶炔康拿軐嵭裕苊庖驗檎駬v不均導致的局部塑性收縮，這是預防干縮裂縫的關鍵步驟。為了防止裂縫的產生，施工人員需要在振搗過程中保持細致入微的觀察和操作。

此外，在混凝土初凝前后，應進行反復的抹壓工作。這一步驟不僅能夠使混凝土表面更加光滑平整，更重要的是，它可以使已經出現的塑性收縮裂縫得到愈合。

5、管理過程的全面監控：

① 拌合物的質量驗收：

在混凝土拌合物的質量驗收環節，我們嚴格遵循《預拌混凝土》(GB/T14902)的相關規定。為了確保每一車混凝土的質量，我們會對每一車混凝土進行目測檢查，這是初步的質量把控步驟。目測檢查的內容包括觀察混凝土的色澤、稠度以及是否有異常顆粒等情況，從而對其整體質量有一個直觀的判斷。

為了更精確地評估混凝土的性能，我們會進行坍落度檢驗。按照標準規定，每100m3相同配合比的混凝土必須至少取樣檢驗一次。如果某一個工作班內，相同配合比的混凝土使用量不足100m3，我們同樣會確保至少進行一次取樣檢驗。這一舉措旨在確保每一批次的混凝土都能滿足工程需求，具備良好的工作性能。

此外，我們還會對出廠的混凝土進行強度檢驗。根據規定，每100盤相同配合比的混凝土必須至少取樣一次用于強度檢驗。如果一個工作班內相同配合比的混凝土不足100盤，我們也會保證至少進行一次取樣。這一流程旨在驗證混凝土的強度性能，確保其符合設計要求，為工程的安全性和穩定性提供有力保障。

② 強度的科學評定：

在混凝土澆筑過程中，我們會根據澆筑量精心留取具有充分代表性的混凝土樣本。這些樣本不僅數量足夠，而且能夠全面反映整體混凝土的質量特性。接下來，我們會利用這些樣本制作標準試件，以便進行后續的強度評定。

在制作試件的過程中，我們嚴格遵守行業標準和操作規范，確保試件的尺寸、形狀和制作方法都符合規定。這樣可以保證試件在強度測試中具有可比性，從而得出準確的評定結果。

為了對混凝土的強度進行科學評定，我們采用合理的強度評定方法。這一方法綜合考慮了試件的平均強度、最低強度以及強度的離散性等多個因素，旨在全面評估混凝土的質量。

在抽檢過程中，我們嚴格監控試件的強度表現。只有當試件強度合格，且強度的離散性小時，我們才認為該批次的混凝土質量符合要求。

混凝土質量的穩定性與提升，實乃一項錯綜復雜且需細心打磨的任務。它要求我們不僅從多個維度進行深入剖析與控制，更需全局性的管理視野。唯有堅定不移地秉承“質量至上”的核心理念，我們才能深刻洞察混凝土生產流程中那些潛在的質量風險點。針對這些風險，我們必須采取積極主動、精準有效的質量管理策略。這樣，我們不僅能保障混凝土質量的持續穩定，更能推動其向更高標準邁進，從而為整體建設工程的質量飛躍奠定堅實基礎。同時，這一過程也是企業提升經濟效益、鞏固并增強市場競爭力的關鍵所在。

本文資源來自互聯網，旨在交流信息分享技術，如有侵權，請及時聯系，我們將在第一時間予以刪除處理。
