在當(dāng)今的建筑工程領(lǐng)域，混凝土無(wú)疑是最為核心的建材之一。而在混凝土的生產(chǎn)與應(yīng)用過(guò)程中，礦物摻合料的重要性日益受到行業(yè)內(nèi)外的廣泛關(guān)注。這些摻合料，如粉煤灰、礦渣、硅灰等，它們并非僅僅作為填充物存在，而是能夠顯著提升混凝土的多項(xiàng)性能指標(biāo)。具體來(lái)說(shuō)，它們能有效優(yōu)化混凝土的工作性能，增強(qiáng)其力學(xué)強(qiáng)度，同時(shí)提升其耐久性，使其在各種惡劣環(huán)境下都能保持穩(wěn)定的性能。正因如此，這些摻合料在實(shí)現(xiàn)高性能混凝土方面扮演了至關(guān)重要的角色。

值得一提的是，近年來(lái)，科研人員和工程師們開(kāi)始積極探索利用工業(yè)廢棄物來(lái)制備這些優(yōu)質(zhì)的礦物摻合料。這一創(chuàng)新舉措不僅極大地推動(dòng)了混凝土科學(xué)的研究進(jìn)展，還為環(huán)保事業(yè)做出了積極貢獻(xiàn)。通過(guò)回收利用這些原本可能被廢棄的工業(yè)材料，我們不僅能夠減少對(duì)自然資源的過(guò)度開(kāi)采，還能有效降低生產(chǎn)過(guò)程中的碳排放，從而實(shí)現(xiàn)真正的綠色發(fā)展。可以說(shuō)，這一做法既具有環(huán)保意義，又符合當(dāng)前節(jié)能減排的全球趨勢(shì)，真正實(shí)現(xiàn)了一舉多得的效果。

本文將從多個(gè)角度深入探討磷渣這一特定工業(yè)廢棄物在混凝土領(lǐng)域的應(yīng)用價(jià)值。首先，我們將詳細(xì)介紹磷渣的化學(xué)成分及其獨(dú)特的礦物組成，以揭示其潛在的利用價(jià)值。接著，我們將深入分析影響磷渣活性的各種因素，包括其化學(xué)成分、玻璃體含量等，以期找到提升其活性的有效途徑。最后，本文將重點(diǎn)聚焦磷渣粉在混凝土中的實(shí)際應(yīng)用，通過(guò)具體案例和數(shù)據(jù)來(lái)展示其在改善混凝土性能方面的卓越表現(xiàn)。

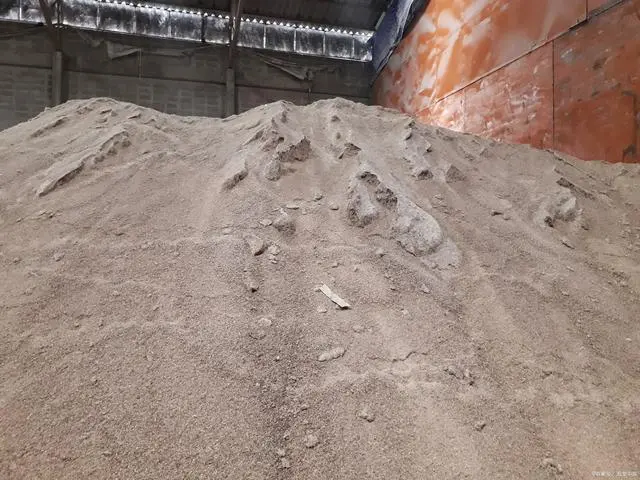

磷礦渣，這種在生產(chǎn)磷肥過(guò)程中衍生的工業(yè)廢渣，實(shí)際上蘊(yùn)含著寶貴的資源價(jià)值。經(jīng)過(guò)適當(dāng)處理后的磷礦渣粉，展現(xiàn)出較高的后期活性，這一點(diǎn)在建筑材料領(lǐng)域尤為重要。當(dāng)磷礦渣粉作為摻合料加入混凝土中時(shí)，它能夠顯著提升混凝土的多項(xiàng)性能，包括但不僅限于強(qiáng)度、耐久性和工作性。

值得一提的是，云南省昭通漁洞水庫(kù)大壩工程就巧妙地利用了磷礦渣粉的這一特性，將其作為混凝土的重要摻和料。這一創(chuàng)新應(yīng)用不僅提高了大壩混凝土的性能，還實(shí)現(xiàn)了工業(yè)廢棄物的有效再利用，可謂是環(huán)保與效能的雙贏。

無(wú)獨(dú)有偶，云南大朝山水電站工程也同樣采納了磷礦渣粉的應(yīng)用方案。在該工程中，磷礦渣粉或以單獨(dú)摻入的形式，或與凝灰?guī)r混合使用，均取得了顯著的技術(shù)效果和經(jīng)濟(jì)效益。這些成功案例不僅驗(yàn)證了磷礦渣粉在水利工程中的實(shí)用性，更為其在更廣泛領(lǐng)域的應(yīng)用提供了有力的實(shí)踐支撐。

磷礦渣資源在貴州地區(qū)儲(chǔ)量豐富，年排放量高達(dá)150至200萬(wàn)噸，顯示出巨大的開(kāi)發(fā)潛力。更為便利的是，距離索風(fēng)營(yíng)水電站不到100公里的地方就有豐富的磷礦渣資源，這使得運(yùn)輸成本大幅降低，為磷礦渣的廣泛應(yīng)用提供了有力的物流支持。然而，目前磷礦渣的應(yīng)用領(lǐng)域還相對(duì)有限，主要在水泥生產(chǎn)中作為一種輔助的混合材料使用，這在一定程度上限制了其價(jià)值的充分發(fā)揮。

為了更深入地挖掘磷礦渣的潛力，研究人員開(kāi)始探索將其精細(xì)研磨至特定細(xì)度，從而作為一種高效的礦物摻合料用于制備機(jī)制砂混凝土。這一創(chuàng)新舉措不僅有助于解決某些地區(qū)自然資源短缺的問(wèn)題，更能將原本被視為廢物的磷礦渣轉(zhuǎn)化為寶貴的建筑材料。通過(guò)這種方式，我們不僅能夠?qū)崿F(xiàn)資源的有效利用，還能在推動(dòng)建筑行業(yè)發(fā)展的同時(shí)，為環(huán)境保護(hù)事業(yè)作出積極貢獻(xiàn)。

一、磷渣的化學(xué)成分與礦物構(gòu)成

磷渣，這一工業(yè)廢棄物，其化學(xué)成分與粒化高爐礦渣有相似之處，但也展現(xiàn)出其獨(dú)特性。顯著的特點(diǎn)在于，磷渣中二氧化硅和氧化鈣的含量占據(jù)了主導(dǎo)地位，合計(jì)超過(guò)了80%，而氧化鋁的含量則相對(duì)較低，僅在2%至8%之間。此外，磷渣中還含有大約3%的P2O5，為其增添了一份特有的化學(xué)成分。

當(dāng)我們深入探討磷渣的礦物組成時(shí)，會(huì)發(fā)現(xiàn)其以玻璃態(tài)為主要成分，占比超過(guò)85%。值得一提的是，這種玻璃體的凝聚程度明顯高于粒化礦渣，顯示出其更為緊密和穩(wěn)定的結(jié)構(gòu)。

在煉磷生產(chǎn)過(guò)程中，鈣硅比成為了一個(gè)關(guān)鍵的控制指標(biāo)，通常維持在0.9至1.4的范圍內(nèi)。這一比例不僅直接關(guān)系到黃磷的提取效率與生產(chǎn)能耗，更對(duì)磷渣的化學(xué)成分產(chǎn)生深遠(yuǎn)影響。在此特定的鈣硅比范圍內(nèi)，磷渣中潛在的礦物相主要表現(xiàn)為假硅灰石和硅鈣石等。特別的是，氟元素在磷渣中與硅鈣石結(jié)合，形成了名為槍晶石的固溶體。

除了這些主導(dǎo)礦物外，磷渣中還存在一些次要礦物，它們的情況更為多樣：例如，當(dāng)鈣硅比超過(guò)1.4時(shí)，產(chǎn)生的主鈣磷渣中可能含有硅酸二鈣；在鋁磷渣中，可能會(huì)發(fā)現(xiàn)黃長(zhǎng)石或鈣長(zhǎng)石的存在；而對(duì)于高磷磷渣，則含有相對(duì)較多的氟磷灰石。此外，磷渣中還夾雜著少量的結(jié)晶相，如石英、假灰石以及方解石等。

值得注意的是，不同產(chǎn)地的磷渣，其化學(xué)組成并非完全一致。這種差異性主要源于電爐法制取黃磷時(shí)所使用的原材料，如磷礦石、硅石、焦碳等的組成及其匹配方式。這些因素共同作用，塑造了磷渣復(fù)雜多變的化學(xué)成分與礦物結(jié)構(gòu)。

二、磷渣的活性及影響因素

1、化學(xué)成分對(duì)磷渣活性的影響

磷渣的活性深受其化學(xué)成分的影響。基于玻璃體網(wǎng)絡(luò)結(jié)構(gòu)理論，我們可以了解到硅和磷是構(gòu)成網(wǎng)絡(luò)結(jié)構(gòu)的關(guān)鍵元素。特別是，當(dāng)P2O5的含量增加時(shí)，玻璃體的聚合度也隨之增強(qiáng)。這種高度聚合的網(wǎng)絡(luò)結(jié)構(gòu)往往導(dǎo)致磷渣的活性降低，因?yàn)槠浣Y(jié)構(gòu)相對(duì)穩(wěn)定，不易發(fā)生化學(xué)反應(yīng)。

與此同時(shí)，鈣、鎂、鋁等元素在網(wǎng)絡(luò)中起到了重要的調(diào)整和改變作用。這些元素的含量增加，能夠顯著提升磷渣的活性。值得一提的是，磷渣中的氧化鋁大多以鋁酸鈣的形式存在。在極性O(shè)H-離子的作用下，鋁氧四面體和鋁氧八面體會(huì)比硅氧四面體更早地被溶解和分散，從而展現(xiàn)出其早期的化學(xué)活性。

此外，磷渣中的MgO也是一個(gè)不容忽視的組分。它主要分布在玻璃體的結(jié)構(gòu)空穴中，造成了不均勻的物相分布。這種不均勻性使得玻璃體的微晶相排列呈現(xiàn)無(wú)序化，這種結(jié)構(gòu)特點(diǎn)在某種程度上促進(jìn)了磷渣活性的發(fā)揮。

在磷渣的眾多化學(xué)成分中，P2O5被視為一個(gè)主要有害成分，這主要?dú)w因于其在磷渣中存在的兩種獨(dú)特形態(tài)。首先，一部分P2O5固溶于玻璃體中，形成了一種相對(duì)穩(wěn)定的結(jié)構(gòu)。然而，在水泥的水化過(guò)程中，這部分P2O5會(huì)從玻璃體中轉(zhuǎn)移到液相中，這一轉(zhuǎn)變對(duì)水泥的水化和硬化過(guò)程產(chǎn)生了不小的干擾，影響了水泥的最終強(qiáng)度和耐久性。

而另一部分P2O5，則作為玻璃體結(jié)構(gòu)中的網(wǎng)絡(luò)形成體存在。由于磷離子的場(chǎng)力強(qiáng)于硅離子，這使得在玻璃體的網(wǎng)絡(luò)結(jié)構(gòu)中，氧的非橋鍵會(huì)首先滿足磷離子的配位需求。這一過(guò)程強(qiáng)化了玻璃體的整體結(jié)構(gòu)，但同時(shí)也帶來(lái)了一個(gè)副作用：隨著P2O5含量的增加，橋氧數(shù)也隨之上升，導(dǎo)致玻璃體網(wǎng)絡(luò)結(jié)構(gòu)變得更為牢固和穩(wěn)定。

這種穩(wěn)定性雖然在一定程度上增強(qiáng)了材料的結(jié)構(gòu)強(qiáng)度，但卻降低了磷渣的水硬活性。簡(jiǎn)而言之，P2O5含量的增高使得磷渣在網(wǎng)絡(luò)結(jié)構(gòu)上變得更為“僵硬”，從而減少了其與水反應(yīng)的能力。根據(jù)相關(guān)研究，當(dāng)磷渣中的P2O5含量超過(guò)4%時(shí)，我們可以明顯觀察到其水化活性的降低。這意味著，在利用磷渣作為建筑材料時(shí)，需要特別注意其P2O5的含量，以確保其具有良好的水化活性，從而達(dá)到預(yù)期的工程效果。

2、玻璃體含量對(duì)磷渣活性的影響

除了化學(xué)成分的影響外，磷渣的活性還與其中玻璃體的數(shù)量和結(jié)構(gòu)息息相關(guān)。磷渣中玻璃體的含量通常占據(jù)85％以上，這是一個(gè)相當(dāng)高的比例。當(dāng)磷渣的化學(xué)成分相近時(shí)，我們發(fā)現(xiàn)其玻璃體的數(shù)量和結(jié)構(gòu)在很大程度上受到磷渣水淬程度的影響。

深入研究顯示，磷渣中的玻璃體主要由硅氧四面體結(jié)構(gòu)單元構(gòu)成。在這些結(jié)構(gòu)單元中，橋氧離子通過(guò)強(qiáng)大的Si-O鍵在頂端相互連接，形成了一個(gè)穩(wěn)固而復(fù)雜的空間網(wǎng)絡(luò)。同時(shí)，鈣離子、鎂離子等金屬離子巧妙地填充在網(wǎng)絡(luò)的空間間隙中，維持著整個(gè)結(jié)構(gòu)的穩(wěn)定性。

值得注意的是，在熔融狀態(tài)下，硅氧鍵會(huì)產(chǎn)生大量的斷點(diǎn)。這些斷點(diǎn)實(shí)質(zhì)上是具有自由頂點(diǎn)的末端四面體，它們賦予了磷渣潛在的化學(xué)活性。當(dāng)磷渣經(jīng)歷急冷處理時(shí)，這種在熔融狀態(tài)下的結(jié)構(gòu)會(huì)被迅速“鎖定”，導(dǎo)致粒化磷渣中保留了大量的不穩(wěn)定末端四面體。正是這些四面體的存在，使得磷渣具有很高的化學(xué)活性，為其在各種化學(xué)反應(yīng)中提供了可能。

因此，磷渣的水淬速度越快，其內(nèi)部玻璃體的數(shù)量以及這些玻璃體中硅氧鏈的斷點(diǎn)數(shù)量就會(huì)相應(yīng)增多，進(jìn)而提升了磷渣的活性。干態(tài)磷渣的松散容重成為了一個(gè)有效的指標(biāo)，可以直觀地反映出磷渣的水淬程度。

當(dāng)水淬程度良好時(shí)，意味著熔融態(tài)的磷渣經(jīng)歷了迅速的冷卻過(guò)程。這種急冷處理會(huì)導(dǎo)致玻璃體結(jié)構(gòu)因?yàn)闇囟润E降而發(fā)生更充分的爆裂，從而使得結(jié)構(gòu)變得更為疏松。這種疏松的結(jié)構(gòu)不僅提高了磷渣的活性，還導(dǎo)致其容重相對(duì)較小，更為輕便。

相反，如果磷渣的冷卻速度較慢，其內(nèi)部結(jié)構(gòu)不會(huì)經(jīng)歷劇烈的爆裂過(guò)程，保持相對(duì)緊密的狀態(tài)。這樣的磷渣活性較低，同時(shí)其容重也會(huì)相應(yīng)增大，顯得更為沉重。

三、磷礦渣粉在混凝土中應(yīng)用及影響

1、磷礦渣粉與粉煤灰的混合使用對(duì)混凝土特性的影響

在混凝土制作過(guò)程中，磷礦渣粉和粉煤灰的混合摻入對(duì)拌合物的凝結(jié)時(shí)間和泌水率產(chǎn)生了顯著的影響。通過(guò)實(shí)驗(yàn)觀察，我們發(fā)現(xiàn)，當(dāng)磷礦渣粉和粉煤灰以不同比例進(jìn)行混摻時(shí)，會(huì)對(duì)碾壓混凝土的初凝時(shí)間產(chǎn)生影響。具體來(lái)說(shuō)，與單獨(dú)摻入粉煤灰的混凝土相比，混合摻入的碾壓混凝土的初凝時(shí)間略有縮短。然而，值得注意的是，這種混摻對(duì)混凝土的終凝時(shí)間并未產(chǎn)生明顯的改變。

另一方面，在常態(tài)混凝土中，磷礦渣粉和粉煤灰的混合摻入對(duì)凝結(jié)時(shí)間的影響并不顯著。但是，一個(gè)有趣的現(xiàn)象是，隨著磷礦渣粉摻入比例的增加，常態(tài)混凝土的泌水率卻逐漸下降。這可能是因?yàn)榱椎V渣粉的加入改變了混凝土拌合物的流變性，使得拌合物更加均勻，從而減少了水分的泌出。這一現(xiàn)象對(duì)于提高混凝土的工作性能和耐久性具有重要意義。

2、磷礦渣粉與粉煤灰混摻對(duì)混凝土綜合性能的影響

① 磷礦渣粉對(duì)混凝土強(qiáng)度性能的影響

在深入研究磷礦渣粉對(duì)混凝土性能的影響時(shí)，我們特別關(guān)注了其對(duì)混凝土強(qiáng)度的影響。實(shí)驗(yàn)數(shù)據(jù)顯示，隨著磷礦渣粉摻入比例的增加，碾壓混凝土在28天和90天齡期時(shí)的抗壓強(qiáng)度均呈現(xiàn)出一定程度的提升。這種提升雖然并不顯著，但仍然表明了磷礦渣粉對(duì)于增強(qiáng)混凝土抗壓性能具有積極作用。

在常態(tài)混凝土中，我們也觀察到了類似的趨勢(shì)。即隨著磷礦渣粉摻量的增加，混凝土的抗壓強(qiáng)度也呈現(xiàn)出上升的趨勢(shì)。然而，由于常態(tài)混凝土中磷礦渣粉的摻量相對(duì)較小，因此其抗壓強(qiáng)度的提升幅度較碾壓混凝土更為有限。

此外，我們還對(duì)比了磷礦渣粉與粉煤灰混摻的混凝土與單摻粉煤灰的混凝土在軸心抗拉強(qiáng)度方面的表現(xiàn)。結(jié)果顯示，無(wú)論是碾壓混凝土還是常態(tài)混凝土，在磷礦渣粉與粉煤灰混摻的情況下，其軸心抗拉強(qiáng)度均略高于僅摻入粉煤灰的混凝土。這一發(fā)現(xiàn)進(jìn)一步證實(shí)了磷礦渣粉在改善混凝土力學(xué)性能方面的有效性。

② 磷礦渣粉與粉煤灰混摻對(duì)混凝土變形及耐久特性的影響

經(jīng)過(guò)對(duì)磷礦渣粉與粉煤灰混摻后的混凝土進(jìn)行全面試驗(yàn)，我們深入探討了這種混合材料對(duì)混凝土在不同齡期的變形性能和耐久性能的影響。實(shí)驗(yàn)數(shù)據(jù)顯示，無(wú)論是碾壓混凝土還是常態(tài)混凝土，在磷礦渣粉與粉煤灰混摻后，其28天和90天的極限拉伸值相較于僅摻入粉煤灰的混凝土，均有了顯著的提升，大約增加了10%左右。這一增長(zhǎng)表明，磷礦渣粉的加入有效地增強(qiáng)了混凝土的延展性和柔韌性。

同時(shí)，我們還注意到，在彈性模量方面，混摻后的混凝土同樣表現(xiàn)出了優(yōu)越的性能。與單獨(dú)摻入粉煤灰的混凝土相比，混摻磷礦渣粉的混凝土的彈性模量增大了約10%。這意味著混凝土在受力后的形變恢復(fù)能力得到了加強(qiáng)，從而提高了其整體的結(jié)構(gòu)穩(wěn)定性和耐久性。

③ 磷礦渣粉對(duì)混凝土抗?jié)B及抗凍性能的影響

在針對(duì)磷礦渣粉和粉煤灰混摻混凝土的深入研究中，我們特別關(guān)注了其對(duì)抗?jié)B性能和抗凍性能的影響。通過(guò)嚴(yán)格的實(shí)驗(yàn)對(duì)比，我們發(fā)現(xiàn)，在混凝土中同時(shí)摻入磷礦渣粉和粉煤灰后，無(wú)論是28天還是90天齡期的混凝土樣本，在抗?jié)B性能方面均表現(xiàn)出相近且穩(wěn)定的性能。

更值得注意的是，在抗凍性能方面，這種混摻方法相較于單獨(dú)摻入粉煤灰的混凝土，有了明顯的改善。實(shí)驗(yàn)數(shù)據(jù)顯示，磷礦渣粉的加入在某種程度上增強(qiáng)了混凝土的抗凍性，使得混凝土在寒冷環(huán)境下能夠更好地抵抗凍融循環(huán)帶來(lái)的損害，從而延長(zhǎng)了混凝土的使用壽命。

3、磷礦渣粉與粉煤灰混摻對(duì)混凝土干縮性能的影響

為了深入探究磷礦渣粉和粉煤灰混摻對(duì)混凝土干縮性能的具體影響，我們精心設(shè)計(jì)了三種不同的試驗(yàn)方案。首先，我們?cè)囼?yàn)了單獨(dú)摻入粉煤灰的混凝土；其次，我們嘗試了將粉煤灰和磷礦渣粉以各占50%的比例進(jìn)行混摻；最后，我們制作了完全使用磷礦渣粉替代粉煤灰的混凝土樣本。針對(duì)這三種方案，我們分別對(duì)碾壓混凝土和常態(tài)混凝土進(jìn)行了干縮性能的測(cè)試。

通過(guò)對(duì)比7天和28天的干縮試驗(yàn)數(shù)據(jù)，我們得出了一些有趣的結(jié)論。首先，在常態(tài)混凝土和碾壓混凝土中，單獨(dú)摻入粉煤灰的混凝土樣本顯示出最大的干縮值。這表明，粉煤灰雖然能改善混凝土的某些性能，但也可能增加其干縮的風(fēng)險(xiǎn)。

當(dāng)我們采用粉煤灰和磷礦渣粉各半混摻時(shí)，混凝土的干縮情況有所改善，干縮量有所減少。這一結(jié)果說(shuō)明，磷礦渣粉的加入能夠在一定程度上抵消粉煤灰?guī)?lái)的干縮效應(yīng)，優(yōu)化混凝土的尺寸穩(wěn)定性。

而當(dāng)完全使用磷礦渣粉替代粉煤灰后，我們發(fā)現(xiàn)混凝土的干縮值達(dá)到了最小。這表明磷礦渣粉在減少混凝土干縮方面具有顯著效果，有助于提高混凝土結(jié)構(gòu)的耐久性。

此外，我們還注意到常態(tài)混凝土的干縮值普遍高于碾壓混凝土。這可能與兩種混凝土的制作工藝和內(nèi)部結(jié)構(gòu)差異有關(guān)，為我們進(jìn)一步優(yōu)化混凝土性能提供了有益的參考。

四、磷渣粉在混凝土中多元應(yīng)用

磷渣粉作為一種獨(dú)特的混凝土摻合料，在全球范圍內(nèi)的研究始于20世紀(jì)80年代。從那時(shí)起，學(xué)者們就發(fā)現(xiàn)磷渣粉在混凝土中的運(yùn)用具有多重優(yōu)勢(shì)。首先，它能顯著地降低混凝土在硬化過(guò)程中產(chǎn)生的水化熱，以及隨之而來(lái)的絕熱溫升，這對(duì)于防止混凝土因溫度應(yīng)力而產(chǎn)生的裂縫至關(guān)重要。此外，磷渣粉的加入還能有效提高混凝土的極限拉伸值，這意味著混凝土在受到拉伸力時(shí)能有更好的延展性，從而提高其結(jié)構(gòu)安全性。

更為值得一提的是，磷渣粉賦予了混凝土出色的耐侵蝕性，特別是在對(duì)抗海水和硫酸鹽等腐蝕性環(huán)境時(shí)表現(xiàn)尤為突出。這一特性，加之其卓越的抗?jié)B性能和強(qiáng)大的抑制堿骨料反應(yīng)能力，使得磷渣粉成為大體積混凝土工程中不可或缺的材料。

與粉煤灰、礦渣微粉等常見(jiàn)的礦物摻合料類似，磷渣粉在作為細(xì)摻料加入時(shí)，也能在一定程度上減少混凝土拌合物所需的水量。這不僅能提高混凝土的工作性能，還有助于優(yōu)化混凝土及水泥石的內(nèi)部孔結(jié)構(gòu)。特別地，磷渣粉能有效降低水泥石中的氫氧化鈣（Ca(OH)?）含量，從而進(jìn)一步提升混凝土的耐久性和化學(xué)穩(wěn)定性。

近年來(lái)，多項(xiàng)深入研究顯示，利用磷渣粉配制的高性能混凝土展現(xiàn)出了卓越的工作性能和出色的耐久性。特別值得注意的是，當(dāng)采用30%的磷渣超細(xì)粉替代傳統(tǒng)水泥來(lái)制備混凝土?xí)r，其力學(xué)性能實(shí)現(xiàn)了顯著提升。這種替代不僅增強(qiáng)了混凝土的抗凍性、抗?jié)B性、耐磨性，還在抗碳化性和抗收縮性能方面有所改觀，從而整體上提高了混凝土的耐久性。

此外，一個(gè)有趣的發(fā)現(xiàn)進(jìn)一步證實(shí)了磷渣粉的獨(dú)特價(jià)值：當(dāng)磷渣粉的比表面積從350m2/kg增加到500m2/kg時(shí)，混凝土對(duì)氯離子滲透的抵抗能力和抗碳化能力均得到了明顯的加強(qiáng)。

此外，研究還發(fā)現(xiàn)，隨著磷渣粉在混凝土中的摻量逐漸增大，混凝土的抗凍性能也呈現(xiàn)出逐步增強(qiáng)的趨勢(shì)。特別值得一提的是，當(dāng)混凝土中的磷渣摻量達(dá)到40%時(shí)，其抗凍性能顯著提升。具體來(lái)說(shuō)，在經(jīng)歷了50次凍融循環(huán)后，該混凝土的相對(duì)動(dòng)彈性模量竟然超出了基準(zhǔn)混凝土高達(dá)149%。更令人驚訝的是，在100至300次的凍融循環(huán)過(guò)程中，其相對(duì)動(dòng)彈性模量均持續(xù)超出基準(zhǔn)混凝土。這一發(fā)現(xiàn)無(wú)疑為混凝土在寒冷地區(qū)或需要高抗凍性能的場(chǎng)景中的應(yīng)用提供了有力的支持。

目前，磷渣粉作為一種優(yōu)質(zhì)的大體積混凝土摻合料，已經(jīng)在多個(gè)重大工程中得到了實(shí)際應(yīng)用。例如，在云南的大朝山水電站、昭通魚(yú)洞水庫(kù)，以及貴州的索風(fēng)營(yíng)水電站等項(xiàng)目中，磷渣粉都發(fā)揮了其獨(dú)特的優(yōu)勢(shì)，為提高混凝土的耐久性和抗凍性能做出了重要貢獻(xiàn)。這些成功案例不僅驗(yàn)證了磷渣粉在混凝土中的應(yīng)用效果，也為未來(lái)更多工程中的應(yīng)用提供了寶貴的經(jīng)驗(yàn)和參考。

end

磷渣作為一種工業(yè)廢棄物，在水泥和混凝土領(lǐng)域的應(yīng)用展現(xiàn)出了眾多優(yōu)勢(shì)。然而，與粉煤灰和礦渣相比，其利用率仍然較低。這主要是由于磷渣水泥的凝結(jié)時(shí)間相對(duì)較長(zhǎng)，并且早期強(qiáng)度表現(xiàn)不佳。因此，為了充分發(fā)揮磷渣的潛力，我們需要深入研究并找到有效方法來(lái)消除P2O5等有害成分的影響。這一挑戰(zhàn)要求我們進(jìn)行大量的實(shí)驗(yàn)和研究工作，以優(yōu)化磷渣在建筑材料中的應(yīng)用。

隨著我國(guó)經(jīng)濟(jì)的迅猛發(fā)展，資源與環(huán)境問(wèn)題日益凸顯，成為了社會(huì)經(jīng)濟(jì)發(fā)展的重要制約因素。在這一背景下，提高廢棄物的再循環(huán)利用率、降低環(huán)境污染、減少天然資源和能源的消耗，成為了迫在眉睫的任務(wù)。為了實(shí)現(xiàn)與環(huán)境的和諧發(fā)展，我們必須努力探索新的方法和技術(shù)，以最大限度地利用工業(yè)廢棄物，如磷渣，為混凝土制造行業(yè)注入新的活力。這不僅是我國(guó)面臨的重要課題，也是全球混凝土制造行業(yè)的發(fā)展要求。

本文資源來(lái)自互聯(lián)網(wǎng)，旨在交流信息分享技術(shù)，如有侵權(quán)，請(qǐng)及時(shí)聯(lián)系，我們將在第一時(shí)間予以刪除處理。
